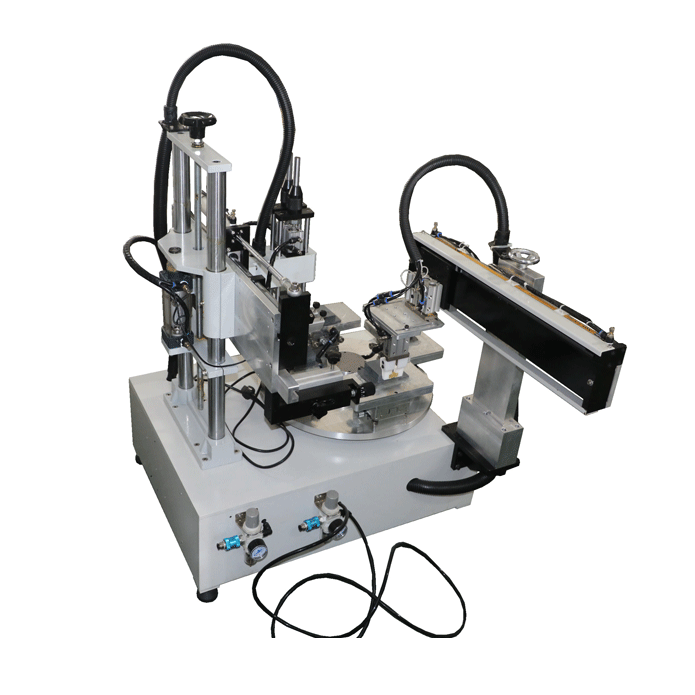

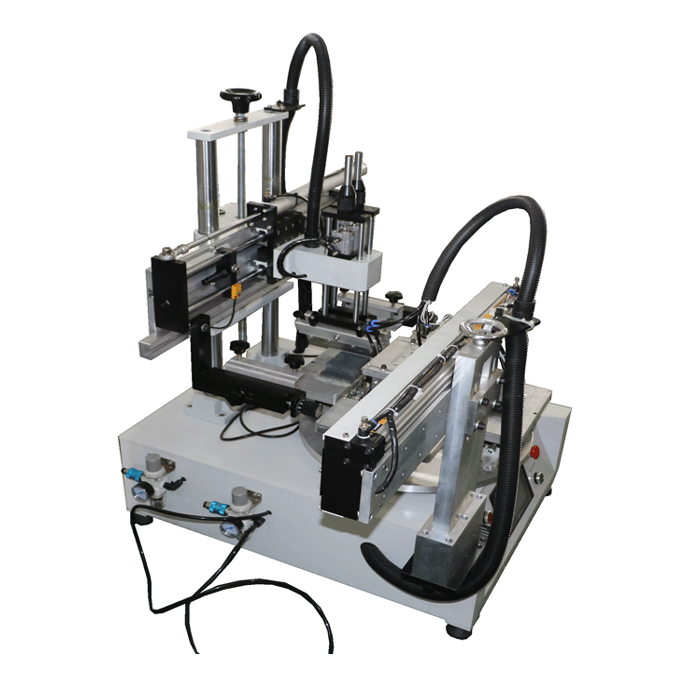

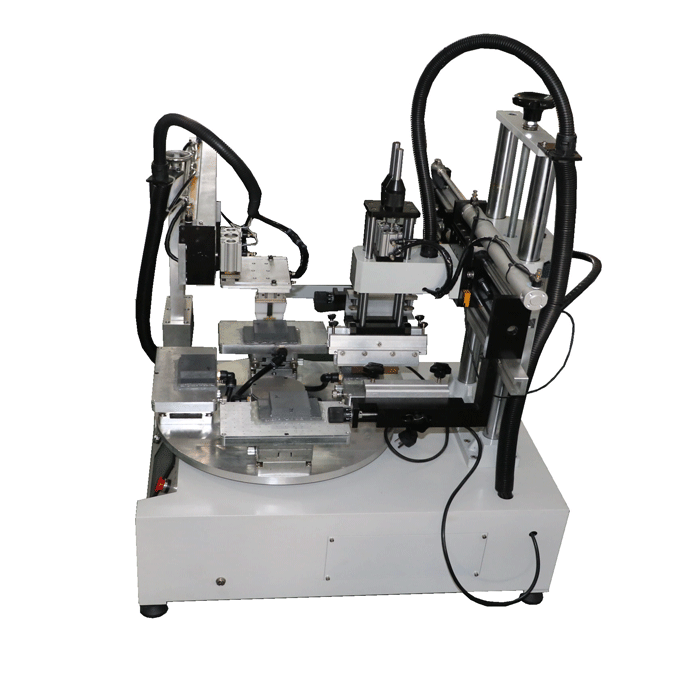

臺式轉盤平面絲印機
1. 結構組成
• 四工位轉盤系統:
這是設備的核心部分之一,由高精度的電機和分割器驅動。轉盤被等分為四個工位,每個工位都能精確地定位承印物,保証在絲印過程中的位置準確性,實現絲印的連續自動化流程。轉盤工作臺安裝夾具和產品,用於對產品進行定位和輸送,防止轉動過程中出現位移。
• 絲印系統:
印刷系統:網版上下採用圓形導柱或者直線導軌控制, 運行平穩精密, 上下形成可調,使用不同高度的產品。網版上下採用電磁閥控制氣缸推動,具有明顯的成本優勢。
刮墨板和回墨板:刮墨板通常由硬度適中的橡膠或聚氨酯材料製成,它與絲網印版緊密貼合,在絲印過程中,通過施加一定的壓力,將油墨從絲網的圖文部分擠壓到承印物上。回墨板則用於將刮墨后剩餘的油墨刮回起始位置,使油墨在絲網印版上分布均勻,為下一次印刷做準備。
• 機械手系統:
由機械臂和末端執行器組成。機械臂一般採用高精度的伺服電機驅動,能夠實現多自由度的運動,如上下、左右、前後移動以及旋轉等。末端執行器則根據具體的操作需求設計,例如可以是夾爪,用於抓取和放置承印物,確保承印物在不同工位之間的準確轉移。
• 控制系統:
採用 的PLC(可編程邏輯控制器)或工業電腦控制系統。通過觸摸屏操作界面,操作人員可以精確控制轉盤的轉速、工位停留時間、絲印的壓力和速度、機械手的運動軌跡等參數。並且可以存儲多種不同的絲印程序,方便切換不同產品的印刷流程。
2. 工作原理
• 首先,在轉盤的上料工位,人工或者機械手將承印物抓取並放置到轉盤上。轉盤轉動,將承印物帶到絲印工位。
• 在絲印工位,刮墨板在絲網印版上施加壓力,油墨透過印版的圖文部分轉移到承印物上,完成絲印過程。此時,回墨板將多餘的油墨刮回,準備下一次印刷。
• ,轉盤將承印物帶到下料工位,機械手再次抓取承印物並將其放置到指定位置,完成一個完整的絲印循環,然後設備可以重複上述過程進行連續生產。
3. 特點優勢
• 精密印刷:
四工位轉盤的高精度定位和絲印系統的精確配合,加上機械手準確的抓取和放置動作,能夠實現高精度的絲印。對於印刷圖案的位置精度、清晰度和色彩均勻性都有很好的保証,適用於對印刷質量要求較高的產品,如電子產品外殼、高檔禮品盒等。
• 高效生產:
四個工位的連續自動化操作,配合機械手快速準確的轉移動作,大大提高了生產效率。
• 適用範圍廣:
可以用於各種形狀和尺寸的平面或輕度曲面的承印物的絲印。只要調整好絲網印版的圖案和機械手的抓取方式,就可以適應不同的產品需求,如塑料制品、金屬制品、玻璃制品等。
• 靈活性和自動化程度高:
控制系統的靈活性使得設備可以方便地調整各種絲印參數,如印刷速度、壓力、油墨量等。同時,機械手和轉盤的自動化操作減少了人工干預,降低了勞動強度,並且提高了生產過程的穩定性和一致性。
ST-1520R4V 轉盤平面絲印機//結構
|
工作台
|
工作台-150*200mm.
|
運動特性
|
網版上下運動型
|
承印物類型
|
|
刮板和網版運行控制
|
高硬度導軸
|
ST-1520R4V 平面絲印機//用途和特性
|
特性指南
|
- 是具有自動轉盤的平面絲印機;
- 結構設計採用網版上下運動型, 更有利於產品的取出和放置;
- 穩定的橫向氣缸設計,刮墨壓力均勻,回墨平整,印刷質量好;
- 可採用半自動操作,操作界面良好;
- 機器調試過程設置有單功能操作,設置完畢可以進行全功能操作;
|
應用領域
|
- 機器面板,塑膠配件,裝飾品,傢具行業,玻璃行業,電路板行業,電子配件,汽車配件
|
ST-1520R4V 平面絲印機//參數
|
技術參數
|
- 印刷高度: 160 mm;
- 耗氣量: 90Litre/Min;
- 工作台尺寸: 150×200mm;
- 印刷面積: 130×180mm;
- 印刷速度: 1100Pcs/H.;
- 網框尺寸: 250×350mm;
- 氣源要求: 5-7 bar;
- 氣缸上下行程:150mm;
- 刮板左右 行程: 150mm
|
工廠配備
|
- 110V-220V電源接口;
- 5-7Bar壓縮空氣;
|
包裝參數
|
- Outer dimension:1.10×0.91×1.63m;
- Net weight: 208kg.
|
- Package dimension:1.15×1.0×1.74m;
- Gross weight: 283kg;
- CBM: 1.827
|
海關編碼
|
8443192190
|
証書
|
CE
|
ST-1520R4V 平面絲印機//優勢
|
產品功能
|
- 轉盤工作台,節省準備時間;
- 網版上下運動接觸工作台, 適於手工放置和取出產品;
- 網版和工作台的距離能夠進行靈活調整,適合不同高度的產品進行絲印;
- 網版夾持機構能夠自由調整,以適合大小不同的網版;
- 網版可以進行前後,左右,上下,角度的精細調整,以精確調整圖案在產品上面的準確位置;
- 刮板的行程能夠靈活調整以適合不同大小的圖案;
- 刮板壓力可以單獨調節,以適合任意高精度的平面絲印;
- 微電腦程序控制操作技術;
- 內設四位數自動計數器;方便計量生產效率。
|
