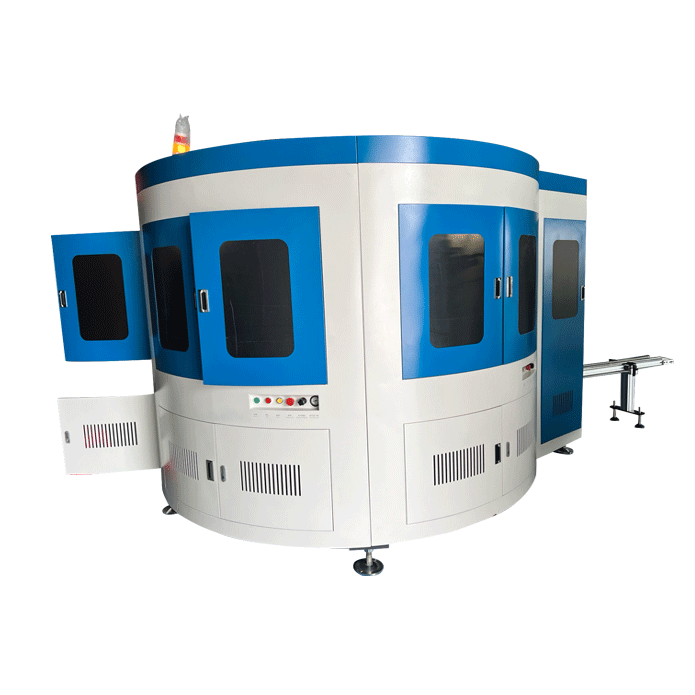

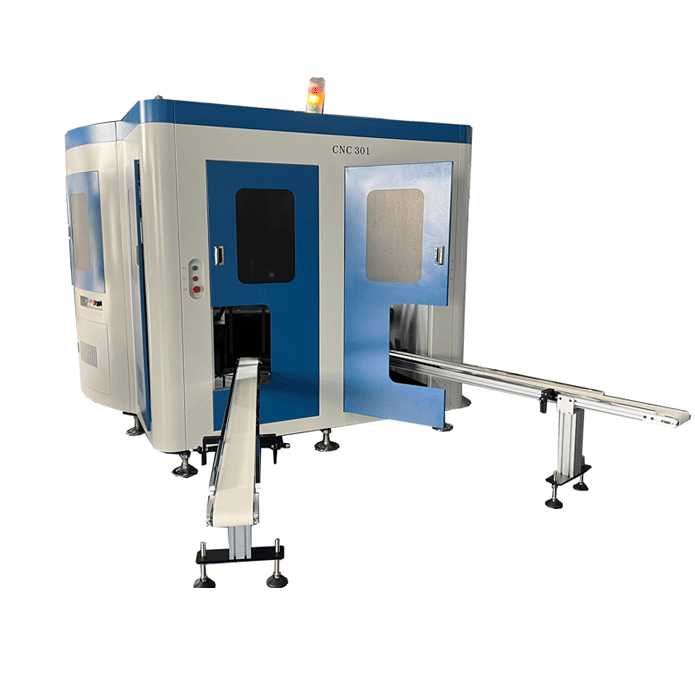

高精密五色轉盤啤酒瓶全自動絲印機
工作原理
1. 自動上料：通過輸送帶等自動上料裝置，將紅酒瓶或啤酒瓶等承印物按照設定的節奏和位置輸送到印刷位置。
2. CCD定位：CCD（電荷耦合器件）定位系統就像一雙精確的眼睛。它利用光學成像原理，對承印物的位置和姿態進行快速識別和精確測量。將承印物的實際位置信息反饋給控制系統，以便後續印刷工序準確對位。
3. 伺服絲印系統：伺服電機精確控制絲網印版和刮墨刀的運動。在印刷時，絲網印版與承印物緊密貼合，刮墨刀在伺服電機驅動下，以精確的速度和壓力推動油墨透過絲網版的網孔，將圖案或文字印刷到承印物上。
4. UV LED固化系統：印刷完成后，承印物進入UV LED固化系統。UV LED燈發出特定波長的紫外線，照射在印有UV油墨的瓶體上。紫外線引發油墨中的光引發劑產生化學反應，使油墨瞬間從液態轉變為固態，快速固化在瓶體表面。
5. 五色高精密平面轉盤：平面轉盤起到承托和轉移承印物的作用。五色印刷意味着可以通過多次套印來實現豐富的色彩效果。轉盤每次精確地將承印物移動到對應的印刷工位，確保每個顏色都能準確地套印在前一個顏色上。
6. 可更換燙金頭、熱轉印頭：當需要進行燙金或熱轉印工藝時，換上燙金頭或熱轉印頭。燙金是通過高溫高壓將金屬箔轉移到瓶體表面形成金屬光澤的圖案；熱轉印則是將轉印紙上的圖案通過加熱加壓的方式轉移到瓶體上。
結構組成
1. 自動上料部分：包括輸送帶、上料電機、分料裝置等，用於將酒瓶有序地輸送到印刷區域。
2. CCD定位系統：主要由CCD相機、鏡頭、光源、圖像處理單元和機械調整支架組成，確保對酒瓶位置的 定位。
3. 伺服絲印系統：有伺服電機、絲網印版、刮墨刀、印版框架和相應的傳動機構，用於精確控制印刷過程。
4. UV LED固化系統：由UV LED燈組、反光罩、冷卻裝置和傳送裝置組成，保証油墨能夠快速有效地固化。
5. 五色高精密平面轉盤：包含轉盤主體、旋轉電機、分度機構、定位銷等，使酒瓶能夠在不同印刷工位之間 切換。
6. 可更換頭部分：包括燙金頭和熱轉印頭的更換機構，如卡槽、螺絲固定裝置等，方便不同工藝頭的快速更換。
優勢
1. 高精度：CCD定位和伺服絲印系統保証了印刷圖案的 性，五色套印能夠實現複雜、細膩的圖案效果，對於紅酒瓶、啤酒瓶等外觀要求較高的產品非常適用。
2. 多功能：可更換燙金頭和熱轉印頭，使得這台印刷機不僅能進行絲網印刷，還能實現燙金和熱轉印工藝，增加了產品的裝飾性和多樣性。
3. 高速高效：自動上料和平面轉盤的設計使得印刷過程能夠連續、快速地進行，提高了生產效率，適合大規模生產。
4. 易調節：設備各個部分，如印刷壓力、油墨量、固化時間等參數可以方便地調節，以適應不同的印刷需求和瓶型。
5. 質量穩定：UV LED固化系統能夠快速固化油墨，使印刷質量穩定，墨層牢固，不易褪色。
應用
1. 酒類包裝行業：主要用於紅酒瓶和啤酒瓶的表面印刷，如商標、品牌名稱、酒精度、容量等信息，以及一些裝飾性圖案，提升酒瓶的外觀吸引力。
2. 禮品包裝領域：可以對定製的禮品瓶進行個性化印刷，包括燙金的祝福語、熱轉印的精美圖案等，增加禮品的檔次。
結構
|
Item
|
Description
|
STANDARD ITEMS
|
Q
|
|
1
|
Feeding system
|
In-feeding conveyor with motor-driven
|
1
|
|
|
|
Feeding robot
|
1
|
|
2
|
Pre-treatment
|
Flame treatment device
|
1
|
|
3
|
Workbench
|
1.5M rotating workbench with high accurate splitter
|
1
|
|
4
|
Print system
|
High accurate screen printing system
|
3
|
|
|
|
Servo screen plate system
|
3
|
|
|
|
Servo rotating positioning system
|
3
|
|
|
|
CCD positioning system
|
3
|
|
|
|
Safety cover
|
1
|
|
|
|
PLC Control system
|
1
|
|
5
|
UV LED system
|
UV curing system
|
3
|
|
6
|
Downloading
|
Downloading robot + 1.5M downloading conveyor
|
1
|
技術參數
|
Item
|
Description
|
Parameters
|
|
1
|
Feeding system
|
Speed : 0-10M/
|
|
|
|
Conveyor width: 50mm
|
|
2
|
Pre-treatment
|
Fire width: 250mm
|
|
3
|
Workbench
|
Rotating plate diameter : 1.5M
|
|
4
|
Print system
|
Max print diameter: 100mm
|
|
|
|
Max print length: 300mm
|
|
|
|
Screen plate up-down adjustment : 150mm
|
|
|
|
Overprint accurate: 0.05-0.1mm
|
|
|
|
Max print speed: 3000pcs/H
|
|
|
|
Air : 5-7 bar
|
|
|
|
Print color number: 3 colors
|
|
|
|
Materials: plastics, glass, ceramic,.
|
|
|
|
PLC Control system
|
|
5
|
UV system
|
UV Wattage: 4KW
|
|
6
|
Downloading
|
Conveyor width : 0.5M
|
|
|
|
Conveyor speed: 0-10M/min
|
|
7
|
Power supply
|
3 P380V
|
系統配置
|
Items
|
Description
|
Brand
|
Note
|
|
1
|
Pneumatic components
|
SMC , AIRTAC
|
Japan. Taiwan
|
|
2
|
PLC
|
Beckhoff
|
Germany
|
|
3
|
Light sensor
|
Omron/KEYENCE/SICK
|
Japan
|
|
4
|
Electrical components
|
Schneider/Omron
|
Germany/Japan
|
|
5
|
Splitter
|
GOIZPER
|
Spanish
|
|
6
|
Servo system
|
INOVANCE
|
China
|
