1. 設備概述
• 工作台自動進出安全型氣動燙金機是一種將氣動技術應用於燙金工藝的設備，其特色在於具備自動進出的工作台以及完善的安全保障措施。主要用於在各種材料表面燙印金箔、銀箔等，以實現裝飾、標識或防偽等目的。
2. 工作原理
• 氣動系統為燙金動作提供動力源泉。當設備啟動后，壓縮空氣進入氣缸，推動與燙金板相連的活塞運動。燙金板在活塞的帶動下向下運動，同時燙金板預先被加熱到合適的溫度。此時，放置在工作臺上的待燙金材料與燙金板接觸，在一定的壓力和溫度作用下，燙金箔上的金屬層轉移到材料表面，完成燙金過程。而工作台的自動進出功能則是通過電機或其他驅動裝置控制，能夠按照設定的程序自動將工作台推出到合適位置以便放置或取出材料，然後再將工作台送回燙金區域。
3. 安全特性
• 雙按鈕操作：設備通常需要用雙手同時按住兩個操作按鈕才能操作燙金機，避免手放置與工作臺上誤操作造成人體傷害。如對機器有更好的安全防護，也可以配備安全防護門，在燙金過程中防護門關閉，防止操作人員意外接觸到燙金區域的高溫部件和運動部件，避免燙傷和機械傷害。只有當防護門關閉且檢測到安全鎖定后，設備纔會啟動燙金操作。
• 光電傳感器：安裝在燙金區域週圍的光電傳感器能夠實時監測工作區域內是否有人員或異物侵入。一旦檢測到異常情況，設備會立即停止運行，保障人員和設備的安全。
• 緊急停止按鈕：在設備的顯眼位置設置有緊急停止按鈕，在突發情況下，操作人員可以迅速按下按鈕，使設備即刻停止所有動作，包括氣動系統、工作台驅動等， 限度地降低事故風險。
4. 優勢
• 高效生產：工作台自動進出功能節省了人工搬運材料的時間，提高了生產效率。操作人員只需在工作台推出時放置或更換材料，設備就能快速進行燙金操作，減少了生產過程中的停頓時間。
• 安全可靠：完善的安全措施使其在工業生產環境中能夠安全運行，降低了工傷事故的發生率，符合安全生產標準，同時也減少了因安全事故導致的設備損坏和生產延誤等問題。
• 燙金質量穩定：氣動系統能夠提供穩定的壓力，配合精確的溫度控制，確保燙金圖案清晰、牢固，顏色均勻，滿足高質量燙金的要求，適用於對燙金效果要求較高的產品，如高檔包裝、品牌標識等。
5. 應用領域
• 包裝行業：在包裝盒、包裝袋等產品上燙印品牌名稱、標誌、裝飾圖案等，提升產品的外觀檔次和品牌形象，吸引消費者的注意力。
• 印刷行業：用於印刷品的局部燙金，如書籍封面、賀卡、海報等，增加印刷品的藝朮效果和質感，豐富設計元素。
• 禮品加工行業：在禮品盒、禮品袋、禮品卡等上面進行燙金處理，使禮品更具個性化和精美感，適合在各種節日、慶典等場合作為贈送禮品。
|
氣動自動走台平面燙金機//結構
|
|
工作台類型和尺寸
|
高強度鋼板鑄造加工平面工作台，台面尺寸： 500*650mm.自動進出。
|
|
壓印方式
|
氣動增壓，垂直壓力設計
|
|
卷紙方式
|
電機驅動，卷紙時間靈活可調
|
|
溫控系統
|
加熱管加熱，自動控溫，溫度自由設定.
|
|
燙板和產品距離調整
|
工作臺上下調整型
|
|
氣動自動走台平面燙金機//用途和特性
|
|
特性指南
|
- 燙金-紙張，皮革，木器，塑膠制品，玻璃，
- 烙糊-木器制品，烙糊畫，禮品盒包裝；
- 凹凸壓印-紙張，皮革， 布料。
- 手機屏幕，家用電器的扶手，厚紙卡， PVC板等較大幅面的平面字體燙金;
- 皮革制品的燙金和成型；
- ABS鐘錶刻度的燙金。
- 手工拿放工件， 全過程自動工藝過程；
- 鋼板基座，燙金過程平穩；
- 廣氾使用於紙張包裝，酒盒製造，手機屏幕燙金， 家用電器行業， 面板裝飾等領域。
- 適合大麵積的PET 薄膜，紙張，木器， 家用電器面板，酒盒等產品的燙金。
可以使用硅膠版，銅鋅版；
- 可以進行凹凸壓印工藝，凹凸燙金工藝；
- 也可以進行壓痕工藝， 木質品的烙糊和壓印。
- 雙按鈕操作模式，對操作工的安全進行保護。
- 工作台自動進出，方便產品的取放。
|
|
應用領域
|
- 紙品燙金，皮革壓印，木器烙糊，紙品凹凸壓印，布料燙印，塑料燙金，玻璃金屬燙金。
- 塑料包裝行業，文具行業，傢具行業，家用電器行業，辦公用品行業；
- 制鞋行業，印刷行業，禮品行業。
- 紙張模切，凹凸壓印，浮雕燙金
|
|
氣動自動走台平面燙金機//參數
|
|
技術參數
|
H-TC3040LPN
|
H-TC4040LPN
|
- .燙板尺寸: 300 × 400 mm ； 加熱板鋼板厚度：40mm.
- 工作台尺寸: 500 ×650mm ；工作台鋼板厚度：40mm.
- 印刷壓力: 15000 Kg
- 燙板上下行程: 100mm；
- 工作臺上下行程：100mm.
- .加熱功率: 4×800 W
- .輸紙方式: 電機驅動
- 溫度範圍: 0-300oC
|
- .燙板尺寸: 400 × 400 mm ；加熱板鋼板厚度：40mm.
- 工作台尺寸: 500 ×650mm ； 工作台鋼板厚度：40mm.
- 印刷壓力: 15000 Kg；
- 燙板上下行程: 100mm；
- 工作臺上下行程： 100mm；
- 加熱功率: 4×800 W；
- 輸紙方式: 電機驅動；
- 溫度範圍: 0-300oC 。
|
|
工廠配備
|
|
|
包裝參數
|
- Package size: 1060*1030*1800mm
- Gross weight: 650kg;
- CBM: 1.96524
|
|
|
海關編碼
|
8443198000
|
|
証書
|
CE
|
|
氣動自動走台型平面燙金機//優勢
|
|
產品功能
|
- 工作台採用高強度鑄鋼鍛造加工，具有極高的平面度和穩定性；

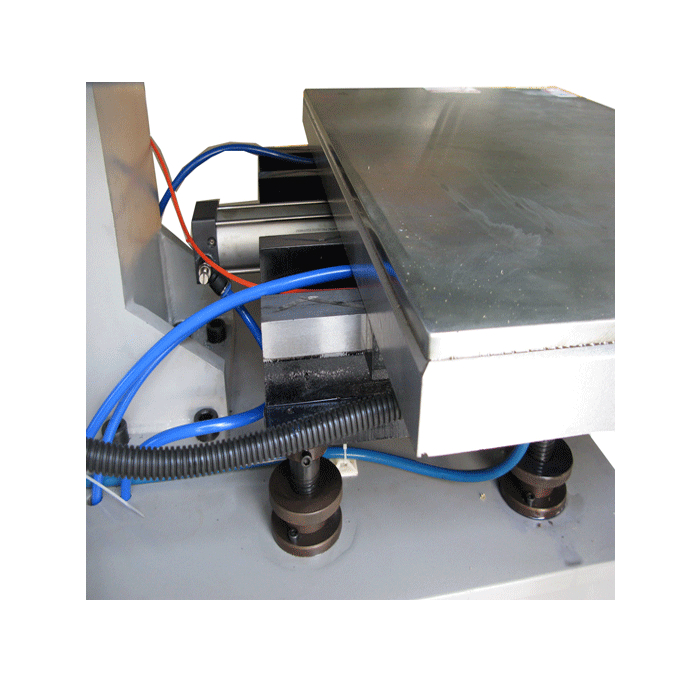

- 工作台自動進出，方便產品的取放和夾具的安裝，拆卸；

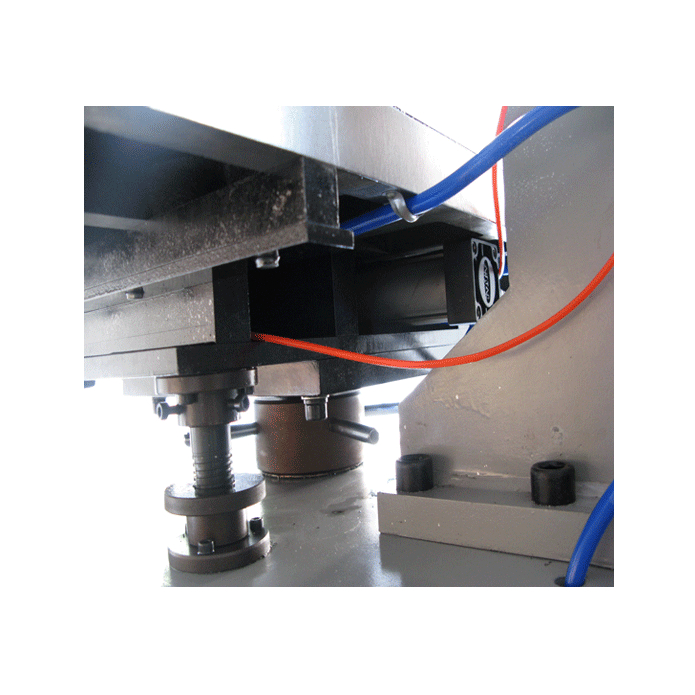

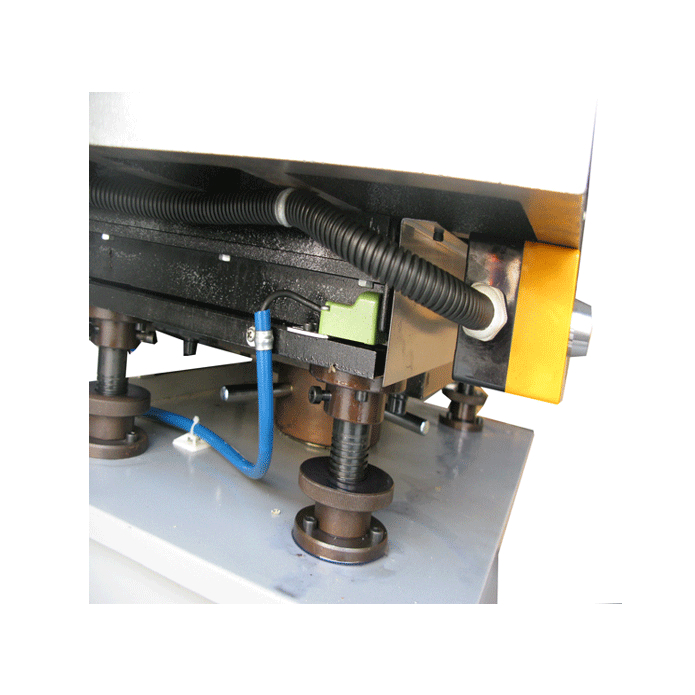

- 採用螺紋上升機構調節工作台昇降，方便根據產品的高度調節燙金機開合空間；

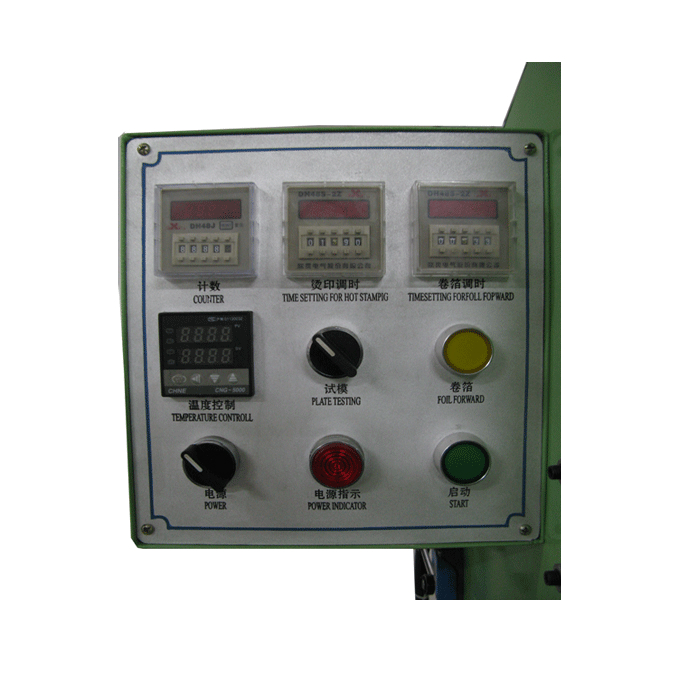

- 繼電器控製程序運行，操控方便，維修方便；
- 雙按鈕控制燙印頭上升和下降，安全性大大提高；
- 氣動驅動，燙印壓力大，穩定性好；
- 加熱管加熱，升溫迅速，更換簡單方便；
- 加熱板可以拆卸，方便安裝和更換燙金模板；
- 燙板和工作台的平行度可以調整，方便根據不同區域的壓力大小靈活調節；
- 溫度自動控制系統，可以根據不同的產品設定溫度，溫度自動進行控制；溫控精度達到5度左右；
- 燙壓時間和卷紙時間度可以根據不同的工藝要求自由設定；
- 燙金紙自動送紙，輸送長度可以根據燙印面積的大小自由設置。
|
