伺服定位精密曲面丝印机是一种在圆柱体曲面上进行颜色跟踪并控制第二色起始点位置的丝印设备，常用语各种圆柱体圆周方向没有定位点的产品进行套色的丝网印刷机：
工作原理
网版下降接触承印物，光电传感器跟踪设定的颜色信号并传递到PLC并控制伺服电机旋转到设定的颜色位置进行第二色印刷，实现两个颜色的套色关系。

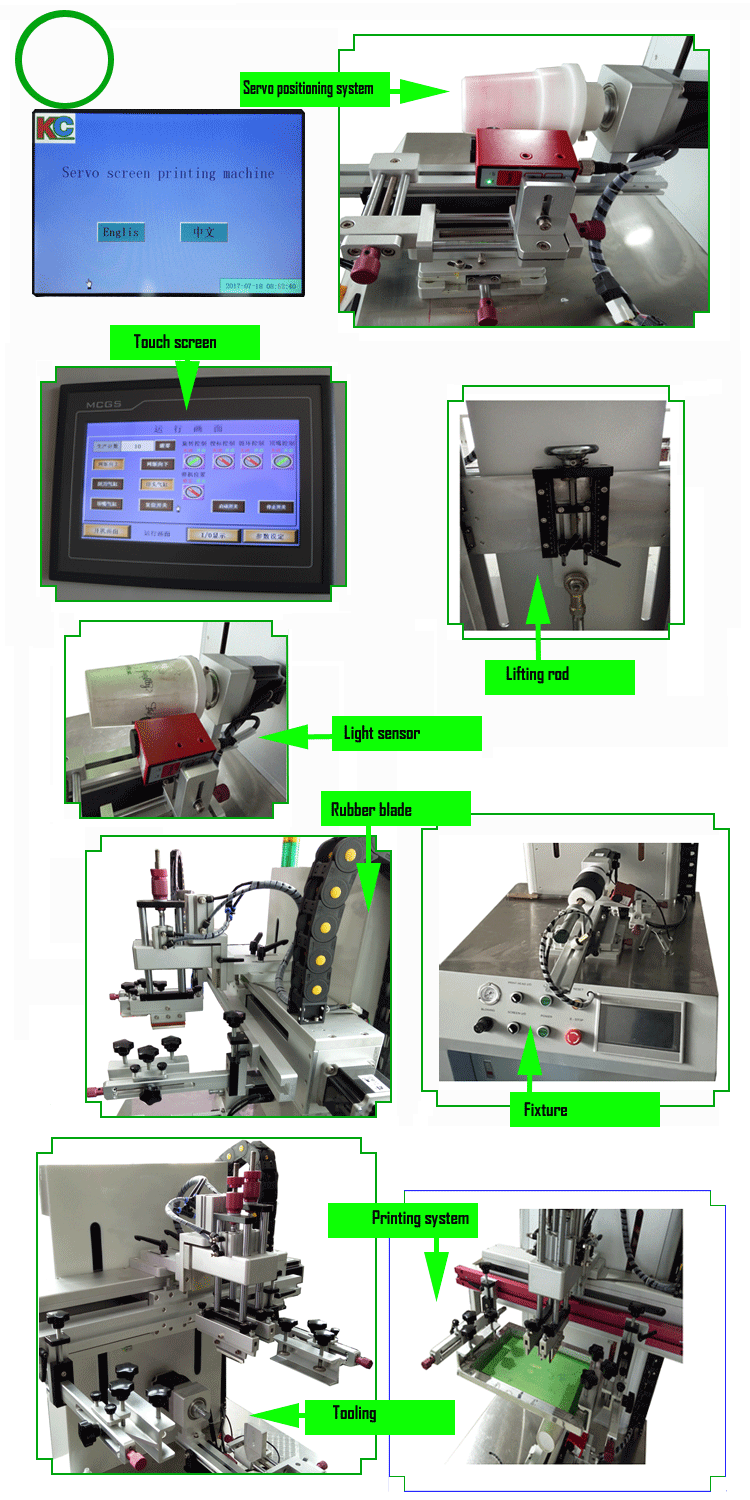

结构组成
• 机械传动系统：包括伺服电机、齿轮齿条、皮带轮等部件，负责带动圆柱体承印物精确旋转以及印版的平稳移动，确保印刷过程中各部件的同步性和准确性。
• 印刷系统：包括网版升降系统，刮墨刀和回墨刀的印刷动作。网版升降和刮墨刀回墨刀的动作均有直线导轨进行精密控制。
• 定位系统：通过光电传感器、编码器等检测元件，实现对圆柱体的 定位，保证印刷图案在圆柱体上的位置精度。
伺服颜色跟踪定位系统主要由以下部分构成：
1 颜色采集模块：通常采用光电传感器，安装在合适位置以获取圆柱体表面的颜色信息。需注意光线条件和角度选择，保证图像清晰度和颜色辨识度，为后续处理提供准确基础.
2 图像处理与分析模块：对采集的图像进行处理，通过边缘检测、色彩分割、形态学处理等方法，识别出颜色标记的位置和角度等信息。然后将这些信息转化为可被伺服系统识别的坐标和角度数据.
3 伺服驱动与控制模块：根据图像处理模块传来的信息，伺服驱动器向伺服电机发出相应控制信号，实现对颜色标记的跟踪定位，确保相关操作准确进行。其中，编码器会实时监测电机的位置和速度，并反馈给驱动器，形成闭环控制，提高定位精度. 颜色标记：作为定位基准，需具有与圆柱体表面颜色形成鲜明对比的特定颜色和形状，且在圆柱体旋转和平移过程中保持清晰可辨，以便图像采集模块准确识别.
• 控制系统：通常采用PLC或单片机作为核心控制器，负责协调各部件的动作，如控制印刷速度、承印物的旋转角度、印版的移动距离等，还具备故障诊断和报警功能。
应用领域
广泛应用于化妆品、食品、饮料、医药等行业，如化妆品瓶子、饮料瓶、药丸管等产品的印刷，还可用于文具、礼品、工艺品等行业，如笔杆、礼品盒、工艺品摆件等圆柱体物品的装饰性印刷.
|

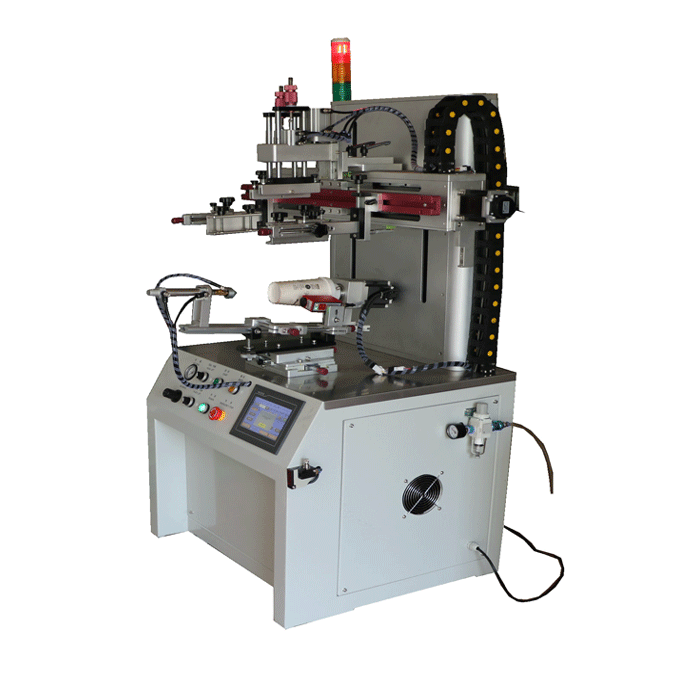

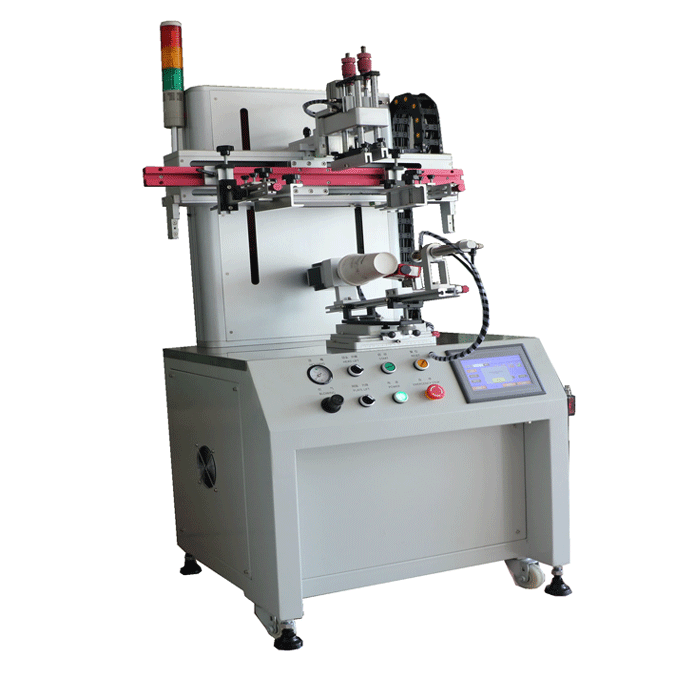

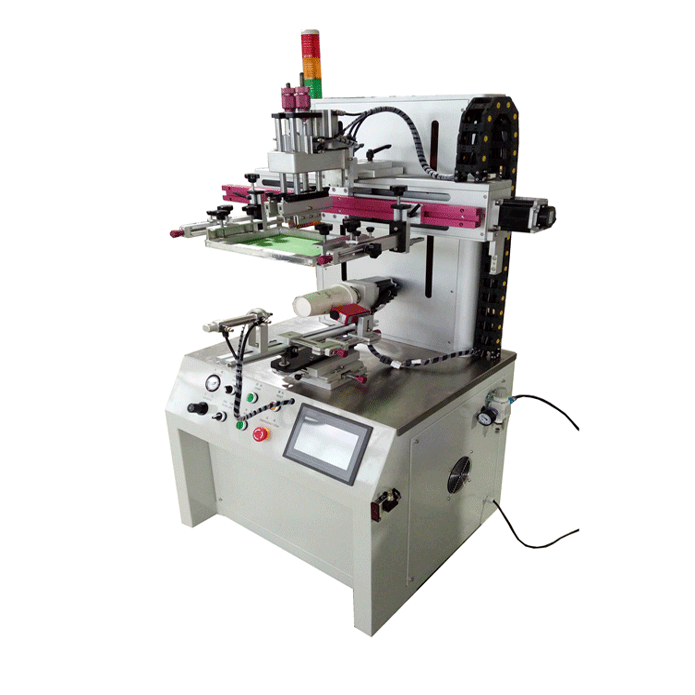

PS-100SL伺服定位曲面丝印机//用途和特性
|
|
特性指南
|
- 适合印刷直径在125mm以下的,中空塑料瓶, 软管, 有稍微锥度的硬质和软质曲面物的单色丝印.
- 广泛应用于奶瓶，化妆瓶，医药包装瓶等中空容器的单色丝网印刷；
- 适合点火器，滤清器能圆柱体产品的单色丝印；
- 配合曲面UV固化机M-1030UVS 可以进行塑料容器的UV丝网印刷；
- 适合杯子，烟灰缸等开口型产品的丝印；
- 适合溶剂性丝网印刷油墨，UV丝印油墨，各种功能丝网油墨的印刷；
- 属于工作台上下型的曲面丝网印刷机，取放工件后工作台自动升降；
- 可以使用脚踏开关进行半自动的操作，安全系数大大提高；
|
|
应用领域
|
- 塑料软管，杯子等插入式容器产品的丝印；
- 化妆品瓶子，医药瓶子，润滑油瓶子，各种流体包装的中空类容器的丝印；
- 椭圆体产品，适度椎体的丝印；
- 纸张，薄膜之外的平面产品的丝印。
- 电子部件，五金工具，汽车配件，玩具，礼品，塑料制品，家用电器，文具，装饰品，化妆品，日用品，运动器材，木制品，办公用品，厨具，计算机，等工业领域。
|
|
PS-100SL多功能丝印机//参数
|
|
技术参数
|
- 齿条宽度:14mm, 长度: 540mm；
- 产品 高度: 300 MM;
- 耗气量: 80 Liter/Min;
- 印刷整圆直径: Φ125MM ；
- 印刷弧长: 380MM；
- 印刷速度: 1300Pic/H；
- 重量: 187kg;
- 网框尺寸: 550×400mm;
- 平面 印刷面积:300×400mm;
- 产品直径: Φ150MM.
|
|
工厂配备
|
- 110V-220V电源接口；
- 5-7Bar压缩空气；
|
|
包装参数
|
- Dimension:0.9m×0.92m×1.36m；
- Gross weight: 150KG;
- CBM: 1.12608
|
|
海关编码
|
8443192190
|
|
证书
|
CE
|
|
PS-100SL 伺服定位曲面丝印机//优势
|
|
产品功能
|
- 选用顶撞式工作台， 可以吹气，也可以不吹气， 能够安放各种类型的圆形，椭圆形承印物；
- 工作台上下运动，便于承印物的安放和取出；
- 工作台上下运动由高精度导轴控制，运行平稳， 精度可达0.07mm;
- 网版左右运动有高精度导轴控制，印刷压力均匀可靠，精度可达0.07mm;
- 自平衡刮刀技术和回墨刀技术，确保墨层均匀，回墨平整；
- 微电脑控制程序操作，有多种模式设置；
- 四位计数数码管计数，自动化程度高；
- 印刷行程机械调整，速度集成电路数字调整；
- 网框可左右、上下徽调，套印准确，调教迅捷；
|
