原理
通過觸摸屏設定參數，全伺服電動系統精確控制燙金頭的溫度、壓力、運動速度和位置，使燙金紙在高溫高壓下與禮品盒、紙張、皮革等材料表面緊密貼合，實現圖案或文字的燙印.

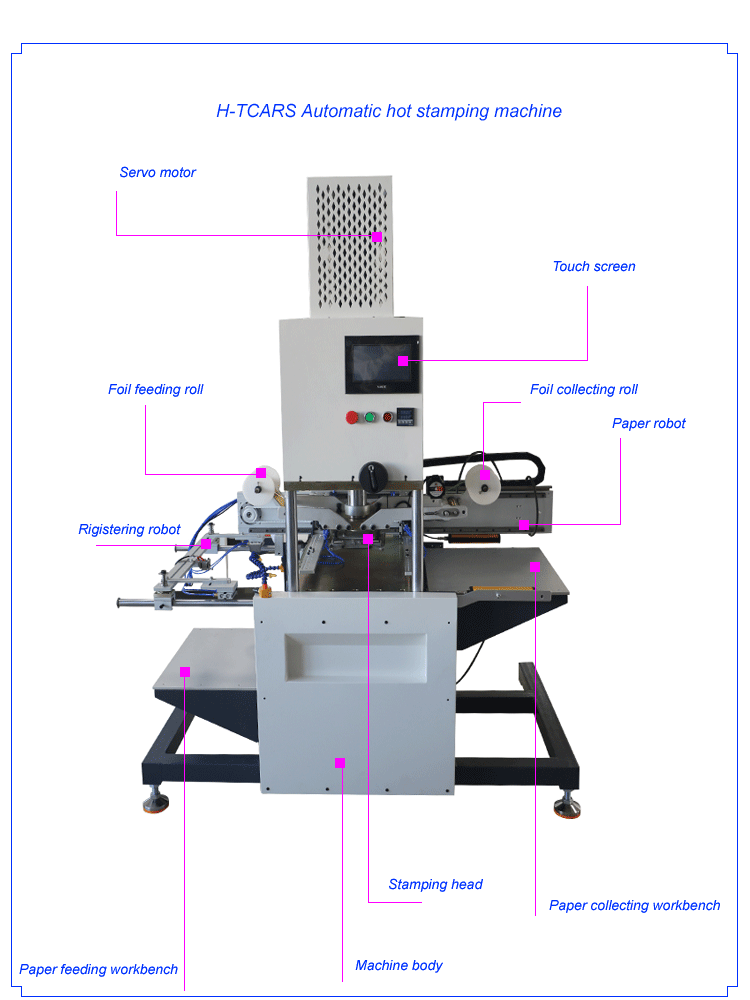

結構

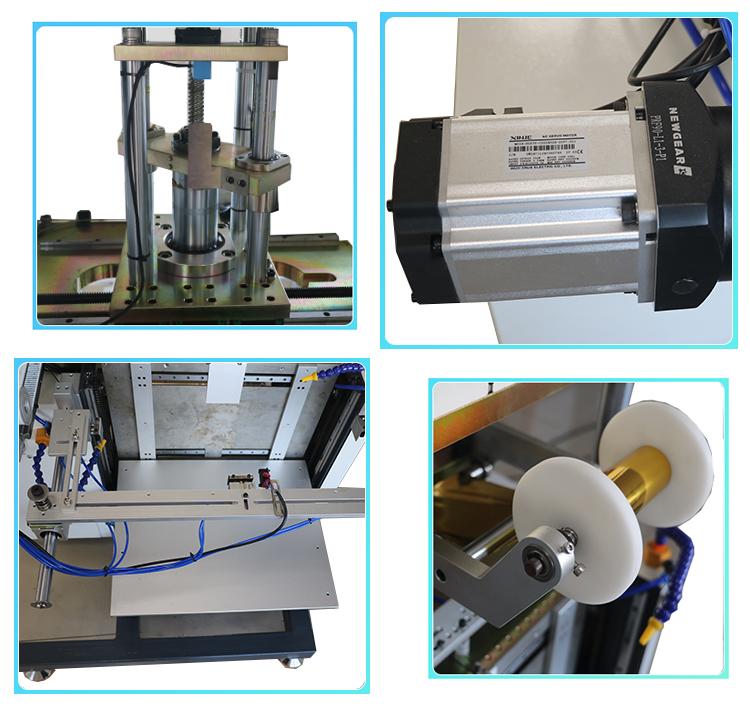

• 伺服驅動系統：採用多個伺服電機，如伺服恆張力放料電機、牽引電機、主機驅動電機等，確保各部件運動 、平穩、高效.
• 燙金頭組件：燙金頭採用優質材料製造，具有快速升溫、均勻導熱的特性，可根據不同的燙金需求更換不同形狀和尺寸的燙金頭.
• 觸摸屏操作界面：一般採用彩色觸摸屏，直觀顯示設備運行狀態和參數設置，可通過觸摸操作實現對燙金速度、溫度、壓力、燙金時間等參數的精確調整，還具備故障報警、操作提示等功能.
• 送料與收料裝置：送料裝置可根據材料的不同採用不同的方式，如紙張可使用飛達自動送紙，皮革和較厚的禮品盒材料可使用輸送帶送料等。收料裝置則可將燙金后的成品整齊收集.
• 機身及框架結構：採用堅固穩定的金屬框架結構，保証設備在高速運行時的穩定性和可靠性，同時機身設計符合人體工程學，便於操作和維護.
性能特點
• 高精度燙印：全伺服系統的精確控制，使燙金位置精度可達±0.1mm-±0.2mm，圖案文字清晰、完整、邊緣光滑，套色準確.
• 高速高效：燙金速度快，一般紙張燙金速度可達30-40張/分鐘，禮品盒和皮革燙金速度可達20-60個/分鐘，具體速度因材料厚度、燙金面積等因素有所不同，能有效提高生產效率.
• 適用範圍廣：可適應不同厚度、硬度和材質的禮品盒、紙張、皮革等材料，通過調整參數和更換燙金頭，還可燙印塑料、木材等其他材料.
• 穩定性好：優質的零部件和 的控制系統，使設備運行穩定，故障少，使用壽命長，降低了設備的維護成本和停機時間.
• 操作簡便：觸摸屏操作界面簡單易懂，操作人員只需經過簡單培訓即可熟練操作設備，減少了人為因素對燙金質量的影響.
• 安全性能高：配備完善的安全防護裝置，如防護門、光幕傳感器、急停按鈕等，防止操作人員接觸到危險部位，保障人身安全.
|
全自動平面紙張燙金機//結構
|
|
上料方式
|
自動堆紙器上料, 堆紙高度400mm.
|
|
輸送識別
|
定位片， 角規
|
|
工作台
|
平面垂直工作台
|
|
壓印方式
|
電動增壓，伺服電動壓力設計
|
|
卷紙方式
|
電機驅動，卷紙時間靈活可調
|
|
溫控系統
|
IR 加熱管加熱，自動控溫，溫度自由設定.
|
|
燙板和產品距離調整
|
燙頭上下壓印調整型
|
|
下料方式
|
機械手自動下料
|
|
全自動平面紙張燙金機//用途和特性
|
|
特性指南
|
- 普通型600*600mm尺寸以下平面紙張的燙金；
- 適合較硬的片材的燙金；
- 如果片材和紙張表面印刷有圖文，燙金精度不宜要求太高；
- 是具有自動堆紙輸送的全自動燙金機，適合大批量統一形狀的文件，賀卡，書籍，文件袋的平面燙金；
- 結構設計緊湊型的中心結構；紙張從堆紙器自動輸送，定位后進入燙印工位；
- 穩定的上下運動，由伺服電機控制，燙印壓力均勻，燙印質量好。
|
|
應用領域
|
- 各種600*600mm以下尺寸紙張，片材，薄膜的平面燙金；
- 各種相冊內頁，照片， 書籍封面的燙金；
- 一些薄型不宜斷裂的裝飾材料的燙金；
- 厚度在1mm以下，紙卡，酒盒包裝的燙金；
|
|
全自動紙張燙金機//參數
|
|

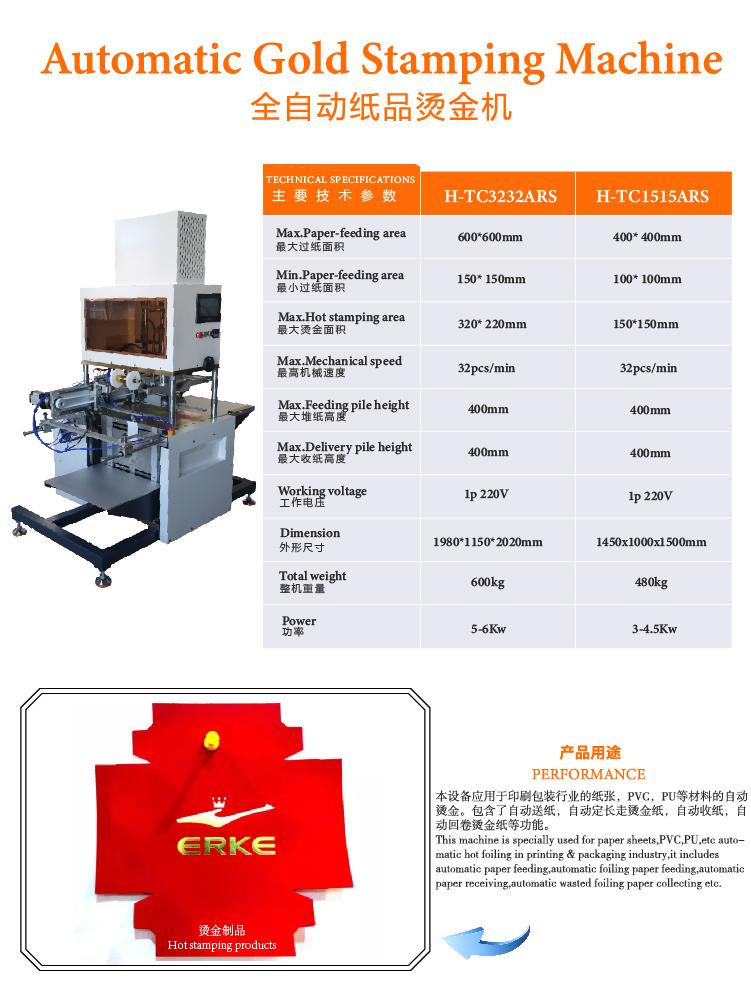

技術參數
|
- 總消耗功率：4000W;
- 燙印溫度選擇範圍﹕室溫∼300℃;
- 燙印尺寸﹕320*320mm;
- 燙印速度:1800pcs/hr
- 產品外型尺寸: 1980×1150×2020mm;
- 產品重量(kg) : 1050；
- 電機功率： 500W;
- 電源： 單相220V;
- 加熱功率： 2700W. IR 加熱管
- 燙金誤差：0.1-0.25mm
- 燙印紙張範圍： 150/600*150/600mm.
- 燙印壓力： 2500kg.
- 堆紙高度： 400mm.
|
|
工廠配備
|
|
|
包裝參數
|
- 包裝尺寸: 2030×1200×2070MM;
- 重量: 1150kg
- CBM: 6.329
|
|
海關編碼
|
8443198000
|
|
証書
|
CE
|
|
全自動紙張燙金機//優勢
|
|
產品功能
|
- 應用於印刷包裝行業的紙張，PVC，PU等材料的自動燙金。包含了自動送紙，自動定長走燙金紙，自動收紙，自動回卷燙金紙等功能.
- 自動送紙及自動收紙均由伺服馬達控制，走紙精確，誤差可控制在0.1mm之內。送紙工作台和收紙工作台均可以根據紙張的高度自動調節， 確保收紙和送紙的精確定位。
- 自動燙金主軸由1500W帶剎車伺服馬達+行星減速機控制，可輕鬆實現0-1.5噸的壓力調節範圍嗎燙金高度可以用觸摸屏數字化調整，確保燙金壓力的高精度控制。燙金溫度控制系統使用高精度的溫控開關，熱電偶，及400W發熱板，溫差範圍可控制在2-3℃以內，對溫度敏感的電化鋁燙金膜極為有效。
- 電化鋁和燙金紙自動走紙由步進電機+高精度帶輪控制，燙金紙定長前進精度在0.2mm以內。
- 整機為可編程邏輯控制器+觸摸屏人機界面+高精度伺服電機+氣缸控制運行，設計合理，精度高，外觀小巧節省空間，特別適用於首飾盒包裝，錢包手錶盒包裝，小型皮殼，紅包袋，展示盒PVC等產品的表面燙金。
|
