精密電動平面絲印機：
工作原理
這種絲印機通過網板將油墨印刷到物體表面。網板上有預先製作好的圖案，油墨放置在網板一側，通過刮墨刀的左右移動，使油墨均勻地透過網板上的圖案部分，在精密吸氣工作台產生的吸力作用下，將被印刷物體（如電路板、金屬面板、手機外殼等）緊緊吸附在工作臺上，保証物體在印刷過程中的穩定性，從而使油墨 地印在物體的平面上。
結構特點
• 精密吸氣工作台：能產生穩定且均勻的吸力，確保電路板、手機外殼等被印刷物牢固地吸附在工作臺上，避免在印刷過程中發生位移，保証印刷圖案的準確性和清晰度。例如，在印刷手機外殼的精細圖案時，即使刮墨刀施加一定壓力，被印刷物也能紋絲不動。
• 網板電動上下：通過電動控制網板的上下移動，方便調整網板與被印刷物之間的距離，以適應不同厚度的材料。而且電動控制更加 ，可以根據印刷要求精確調節位置，提高印刷質量。
• 刮墨刀電動左右：電動左右移動的刮墨刀能夠勻速、平穩地將油墨在網板上推開，確保油墨均勻透過網板。這有助于實現高質量的印刷效果，使圖案的顏色均勻、線條清晰。
• 直線導軌控制：直線導軌保証了刮墨刀和網板等部件在移動過程中的精確性和穩定性，減少了晃動和偏差。這種精確的控制方式有助于提高印刷精度，特別是對於需要高精度印刷的電路板等產品。
• 觸摸屏操作：直觀的觸摸屏操作界面讓用戶可以方便地設置印刷參數，如網板上下移動速度、刮墨刀左右移動速度、吸氣強度等。這使得操作更加簡單快捷，並且可以根據不同的印刷材料和圖案要求靈活調整。
|

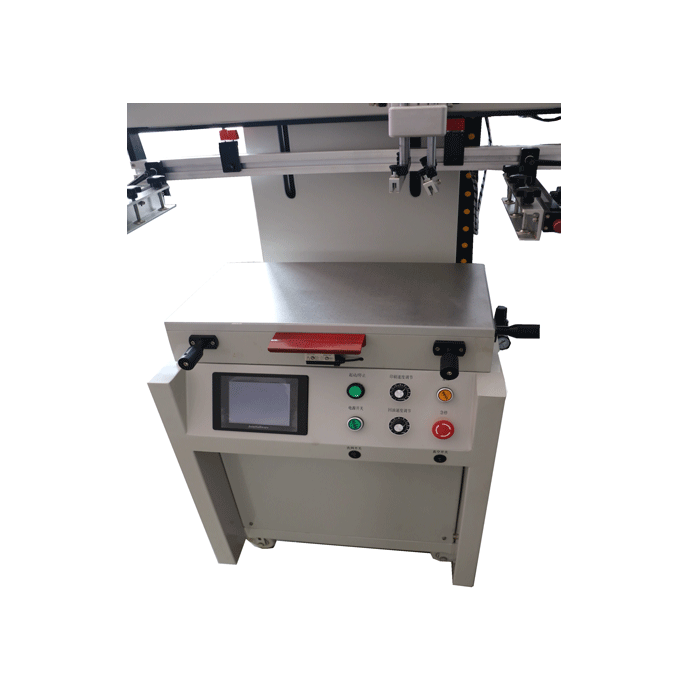

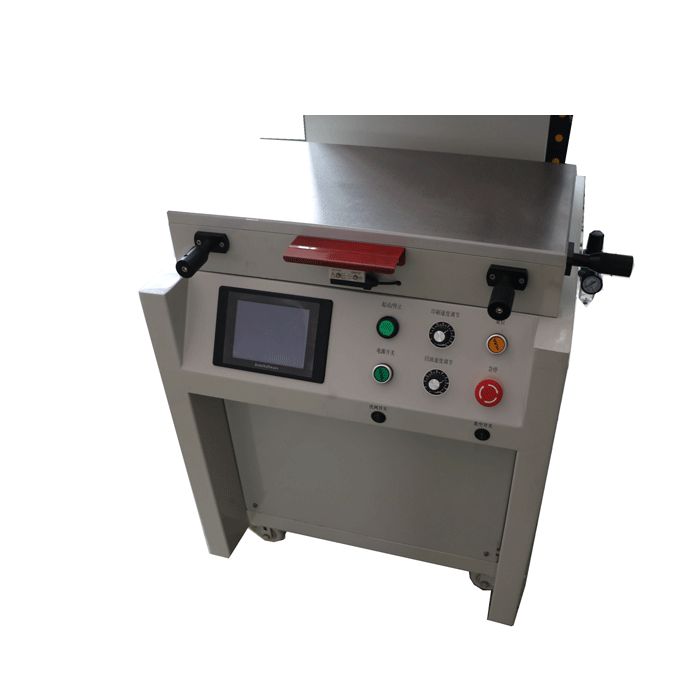

PS-3050PE 精密吸氣式平面絲印機//結構
|
|
工作台
|
吸氣工作台-400*500mm.
|
|
運動特性
|
網版上下運動型
|
|
承印物類型
|
|
|
刮板和網版運行控制
|
高精度直線導軌
|
|
PS-3050PE 吸氣式平面絲印機//用途和特性
|
|
特性指南
|
- 是具有吸氣功能的平面絲印機，適用於在印刷過程中容易走位的薄型產品，如：紙張，PVC膠片，塑料薄膜，紡織品等的印刷。 印刷 麵積：300*500mm;
- 結構設計採用網版上下運動型， 更有利於產品的取出和放置；
- 穩定的橫向氣缸設計，刮墨壓力均勻，回墨平整，印刷質量好；
- 可採用半自動操作，操作界面良好；
- 機器調試過程設置有單功能操作，設置完畢可以進行全功能操作；
- 廣氾適用於，紙張包裝，鏡面印刷，玻璃印刷，機器面板，不干膠印刷，結合各種工藝，可以實現UV磨砂，UV 金蔥，UV局部光油和塗布工藝。也廣氾適用於水標轉印紙， 熱轉印紙的印刷。
- 絲印機的刮印過程和網版的上下均採用高精度的硬化導軸結構，平行度高，運行誤差可以控制在0.05mm以內，是高精度平面絲印機普遍採用的機構形式；
- 廣氾適用於高精密的絲網印刷任務如： 電路板，網點印刷，薄膜開關，墨層厚度要求高的印刷領域。
|
|
應用領域
|
- 機器面板，塑膠配件，裝飾品，傢具行業，玻璃行業，電路板行業，電子配件，汽車配件
|
|
PS-3050PE 精密吸氣式平面絲印機//參數
|
|
技術參數
|
- 印刷高度: 150 mm；
- 耗氣量: 80Litre/Min；
- 工作台尺寸: 400×600mm；
- 印刷面積: 300×500mm；
- 印刷速度: 1000Pcs/H；
- 網框尺寸: 500×620mm;
- 氣源要求: 5-7 bar；
- 氣缸上下行程:160mm；
- 刮板左右 行程: 500mm;
- 平台精度： 0.05mm;
- 工作台精密微調量： 10mm.
|
|
工廠配備
|
- 110V-220V電源接口；
- 5-7Bar壓縮空氣；
|
|
包裝參數
|
- Package dimension： 880X910X1720mm
- Gross weight： 175KG;
- CBM: 1.377376
|
|
海關編碼
|
8443192190
|
|
証書
|
CE
|
|
PS-3050PE 精密吸氣式平面絲印機//優勢
|
|
產品功能
|
- 微電腦單片程序控制操作技術， 電子電器元件配裝；
- 網版昇降式，運行 平穩；
- 自動行刮油回油印頭昇降功能；
- 印刷行程和速度可靈活調整；
- 自動平衡刮刀技術；
- 工作台和網框前後及旋轉微調功能；
- 鑄鋁合金橫梁，氣動昇降模式，氣動印刷操控，印刷平穩，精度高，調較方便、快捷；
- 具備真空吸氣功能，可印刷薄物料, 高精度不鏽鋼精磨平台，均布1.5mm吸氣孔，X-Y精密微調裝置設計；
- 刮板刮型機構採用高精度無杆汽缸控制，運行平穩， 刮墨回墨均採用 汽缸機構，調整方便；
- 網版上下機構採用高精度圓柱硬化導軸，上下誤差小；
- 配裝安全防護裝置，安全係數高；
- 精巧設計的鑄鋁合金網框昇降機構，高精度高硬度圓柱導向軸；
- 強力自動旋渦式真空泵， 緊密吸附，保証多色套色 。
|
