薄膜開關高精密絲網印刷機：
適用範圍
專為薄膜開關和軟性電路板這類對精度要求較高的產品打造，像電子設備的薄膜按鍵、軟性電路板上的線路及標識等都可通過其進行 印刷，同時也能很好地滿足觸摸屏界面相關圖案和線路的印製需求。
機器特點
• 高精密印刷：借助高精度的網版以及精細的刮刀調節系統，能夠實現極小的印刷誤差，最小可以達到±0.01mm左右的精度，確保薄膜開關上的字符、圖標以及軟性電路板的線路等都印刷得清晰、準確。
• 直線導軌控制：採用直線導軌來引導印刷部件的移動，使得印刷過程更加平穩、順滑，能有效避免印刷時出現抖動、偏移等情況，保証印刷圖案的完整性和一致性，尤其是在長距離或多次重複印刷動作時優勢明顯。
• 觸摸屏界面：操作十分便捷，通過直觀的觸摸屏，操作人員可以輕鬆設置諸如印刷速度、壓力、行程等各項參數，還能快速切換不同的印刷模式，而且系統內置的操作提示和故障報警功能也方便及時處理問題，降低了操作難度，提高了生產效率。
優勢體現
• 提升產品品質：對於薄膜開關和軟性電路板這類精密度高的產品，能保証印刷質量上乘，讓產品在外觀和功能上都達到高標準，比如使觸摸屏界面的觸感和視覺效果更佳。
• 穩定可靠：整體結構設計合理，各部件配合緊密，在長時間連續的印刷作業中也能穩定運行，減少故障停機時間，滿足批量生產的需要，助力企業高效生產高品質的相關電子產品。
|

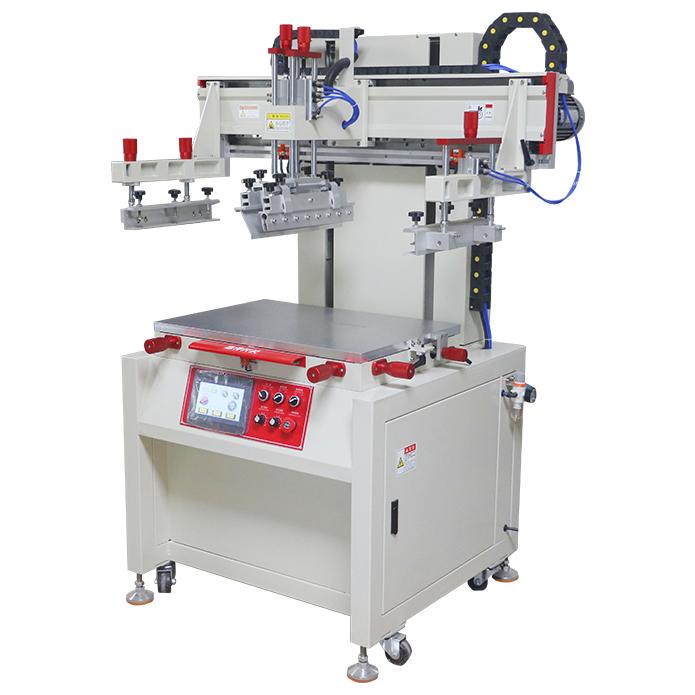

PS-5070PVP 精密吸氣式平面絲印機//結構
|
|
工作台
|
吸氣工作台-600*800mm.
|
|
運動特性
|
網版上下運動型
|
|
承印物類型
|
|
|
刮板和網版運行控制
|
高精度直線導軌
|
|
PS-5070PVP 吸氣式平面絲印機//用途和特性
|
|
特性指南
|
- 是具有吸氣功能的平面絲印機，適用於在印刷過程中容易走位的薄型產品，如：紙張，PVC膠片，塑料薄膜，紡織品等的印刷。 印刷 面積：500*700mm;
- 結構設計採用網版上下運動型， 更有利於產品的取出和放置；
- 穩定的橫向氣缸設計，刮墨壓力均勻，回墨平整，印刷質量好；
- 可採用半自動操作，操作界面良好；
- 機器調試過程設置有單功能操作，設置完畢可以進行全功能操作；
- 廣氾適用於，紙張包裝，鏡面印刷，玻璃印刷，機器面板，不干膠印刷，結合各種工藝，可以實現UV磨砂，UV 金蔥，UV局部光油和塗布工藝。也廣氾適用於水標轉印紙， 熱轉印紙的印刷。
- 絲印機的刮印過程和網版的上下均採用高精度的硬化導軸結構，平行度高，運行誤差可以控制在0.05mm以內，是高精度平面絲印機普遍採用的機構形式；
- 廣氾適用於高精密的絲網印刷任務如： 電路板，網點印刷，薄膜開關，墨層厚度要求高的印刷領域。
|
|
應用領域
|
- 機器面板，塑膠配件，裝飾品，傢具行業，玻璃行業，電路板行業，電子配件，汽車配件
|
|
PS-5070PVP 精密吸氣式平面絲印機//參數
|
|
技術參數
|
- 印刷高度: 50 mm；
- 耗氣量: 80Litre/Min；
- 工作台尺寸: 600×800mm；
- 印刷面積: 500×700mm；
- 印刷速度: 1000Pcs/H；
- 網框尺寸: 650×1050mm；
- 氣源要求: 5-7 bar；
- 氣缸上下行程:160mm；
- 刮板左右 行程: 700mm；
- 平台精度： 0.05mm;
- 工作台精密微調量： 10mm.
|
|
工廠配備
|
- 110V-220V電源接口；
- 5-7Bar壓縮空氣；
|
|
包裝參數
|
- Package dimension:1050×1000×1740mm；
- Gross weight: 165kg；
- CBM: 1.827
|
|
海關編碼
|
8443192190
|
|
証書
|
CE
|
|
PS-5070PVP 精密吸氣式平面絲印機//優勢
|
|
產品功能
|
- 微電腦單片程序控制操作技術， 電子電器元件配裝；
- 網版昇降式，運行 平穩；
- 自動行刮油回油印頭昇降功能；
- 印刷行程和速度可靈活調整；
- 自動平衡刮刀技術；
- 工作台和網框前後及旋轉微調功能；
- 鑄鋁合金橫梁，氣動昇降模式，氣動印刷操控，印刷平穩，精度高，調較方便、快捷；
- 具備真空吸氣功能，可印刷薄物料, 高精度不鏽鋼精磨平台，均布1.5mm吸氣孔，X-Y精密微調裝置設計；
- 刮板刮型機構採用高精度無杆汽缸控制，運行平穩， 刮墨回墨均採用 汽缸機構，調整方便；
- 網版上下機構採用高精度圓柱硬化導軸，上下誤差小；
- 配裝安全防護裝置，安全係數高；
- 精巧設計的鑄鋁合金網框昇降機構，高精度高硬度圓柱導向軸；
- 強力自動旋渦式真空泵， 緊密吸附，保証多色套色 ；
- 獨特設計的離網裝置， 保証印刷壓力均衡穩定， 防止大麵積產品印刷粘版和賽網。
|
