產品描述

    全自動卷對卷精密伺服燙金機是一種用於紙張、薄膜等卷筒材料燙金的專業設備：

結構組成

• 放卷系統：採用伺服電機驅動，配備光電糾偏裝置和磁粉張力控制系統，可自動糾正卷材跑偏， 控制張力，確保放卷平穩、材料張力均勻.

• 送料系統：由高精度伺服電機搭配精密傳動機構組成，能精確控制材料的輸送速度和位置，保証燙金圖案的 對位。

• 燙金系統：包括燙金版、加熱組件和施壓部件。燙金版採用銅版等金屬材質，經雕刻工藝製成；加熱組件可快速升溫並均勻加熱；施壓部件能提供穩定壓力，確保燙金效果.

• 收卷系統：一般使用氣漲軸結構，裝卸方便，配合氣動式自動卸料裝置，收卷整齊、緊密，收卷直徑可達1000mm左右.

• 控制系統：以PLC為核心，結合觸摸屏操作界面，可設定和調節燙金溫度、壓力、速度等參數，還具備自動計米、無料報警等功能.

工作原理

卷材放卷后，經送料系統輸送至燙金工位，燙金系統在控制系統的指令下，對卷材表面進行加熱加壓，使電化鋁箔上的金屬層轉移到卷材上形成燙金圖案， 收卷系統將燙金后的卷材收捲成品.

特點優勢

• 高精度：伺服系統的應用使燙金精度可達±0.1mm，圖案清晰、準確，提升包裝檔次.

• 高效率：燙金速度一般為20-80m/min，生產效率高，適用於大規模生產.

• 穩定性強：設備運行穩定，各系統協同工作，可長時間連續運行，降低故障率和維護成本。

• 自動化程度高：具備自動上料、糾偏、計米、報警等功能，減少人工干預，提高生產的自動化程度和安全性.

• 適用範圍廣：可用於紙張、薄膜等多種卷筒材料的燙金，滿足不同行業的包裝燙金需求.

H-TC1000KTD 全自動卷筒料燙金機//結構
上料方式	自動牽引上料
輸送識別	糾偏裝置 ，光電開關
工作台	平面工作台
壓印方式	氣動增壓，垂直壓力設計
卷紙方式	電機驅動，卷紙時間靈活可調
溫控系統	IR 加熱管加熱，自動控溫，溫度自由設定.
燙板和產品距離調整	燙頭上下調整型
印前處理	張力控制,糾偏裝置，光電跟蹤
下料方式	自動卷料
H-TC1000KTD 全自動卷狀料燙金機//用途和特性
特性指南	這是一款專門針對卷狀材料，如薄膜，卷筒紙， 不干膠而設計的全自動平面燙金機； 適合各類卷狀材料表面一定節距的燙金； 卷狀材料表面進行燙金，分兩種情況，一種是未印材料，這種燙金形式比較簡單；另一種是已印的材料，這種燙金形式要求精密的光電識別功能。 穩定的橫向運動，由變頻電機控制，燙印壓力均勻，燙印質量好； 可編程序控制器精確調整各種參數，操作界面良好； 機器調試過程設置有單功能操作，設置完畢可以進行全功能操作。
應用領域	各種未印卷筒材料的表面燙金； 各種已印卷筒材料的燙金； 適合不干膠行業，塑料包裝行業，復合膜包裝行業。
H-TC1000KTD 全自動卷裝料平面燙金機//參數
技術參數	燙印寬度: 1000 MM； 燙印面積： 200×200MM； 印刷速度：30-120PCS/分鐘； 燙印時間範圍： 0-99秒； 卷紙時間範圍： 0-99秒； 燙印頭上下行程: 60mm； 燙印壓力： 1000kg; 發熱管功率： 4*500w=2000w; 電源要求： 3相380V; 驅動電機功率： 1000W.
工廠配備	3Phase 380V電源接口； 5-7Bar壓縮空氣.
包裝參數	包裝尺寸: 4750×1750×1650M;* 2pcs 重量: 4000KG CBM: 13.726
海關編碼	8443198000
証書	CE
H-TC3025RR 全自動卷裝料平面燙金機//優勢
產品功能	人機對話界面，自動化程度高， 操作簡便； 高精度張力控制機構，卷裝料輸送平穩， 張力均勻； 燙印頭的燙印位置可以靈活調節，能夠燙印在薄膜的任何位置； 自動溫控系統，溫度控制精密準確； 燙印時間，卷紙時間，溫度控制均已數顯方式調整設置； 高精度電眼控制裝置，精密控制燙印節距； 無級速度調整，整機運轉速度穩定可靠； 自動對齊裝置，收紙部分自動收集；  高精度不鏽鋼卷料輥，壽命穩定持久； 適合卷裝類產品如卷筒紙，卷裝薄膜，不干膠商標的連續燙金； 模塊式程控器，配以觸摸屏組成之操作顯示控制系統，各動作採用SMC公司氣動元件控制； 採用方形立柱設計，機器結構穩固而耐用； 各位移量採用高精密的進口傳感器檢測控制，保証更加完美的燙印效果； 採用精密耐用的優質直線滾動軸承，保証機器運行靈活輕便，延長機械使用壽命。

用途和特性︰ 在卷裝材料上面進行燙金也是包裝行業經常遇到的工藝，而在塑料薄膜上面進行燙金，更加困難，原因是薄膜非常柔軟，容易拉伸，不易定位。經過長時間的探索，一種全新的卷裝薄膜材料的燙金機問世，它可以燙印寬度達1M的PVC, PET,PP, PC等所有材料。 機器設置有自動張力系統，自動糾偏系統，自動光電跟蹤對位系統，是包裝行業又一利器。

產品優點︰
卷裝材料的燙金通常需要在整卷的產品按照一定的節距進行連續的燙金， 這類燙金機要比單張紙輸送的燙金機複雜得多，卷裝材料的燙金最重要的是要解決卷裝材料的輸送和定位問題。 對於未經任何印刷的卷裝材料來說，卷裝材料輸送長度的調整，軸向和徑向的定位，表面張力的控制都是需要解決的問題，這實際上在凹版印刷機或者柔性版印刷機上早已得到解決，把這些技術轉接到燙金機上就可以了，另外， 在已經印刷的卷裝材料來說，確保燙金位置和印刷位置的相對固定是非常重要的，這就是光電控制技術，光電開關可以識別印刷顏色，並控制伺服電機帶動卷裝材料輸送到指定位置再進行燙金。
卷裝材料的燙金機集合了自動燙金技術，糾偏技術，張力控制技術，紅外跟蹤技術等多種技術與一體，代表着燙金技術的 水平，在塑料和紙品包裝領域佔據不可獲取的位置。

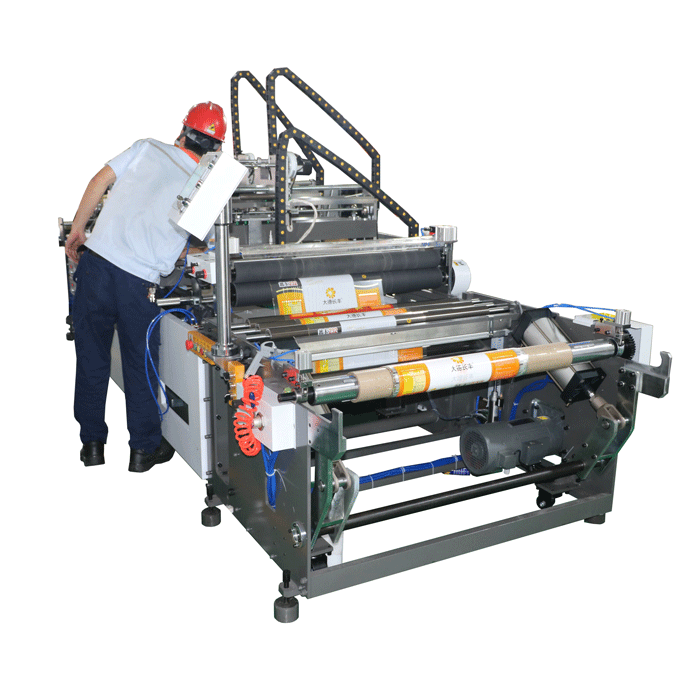

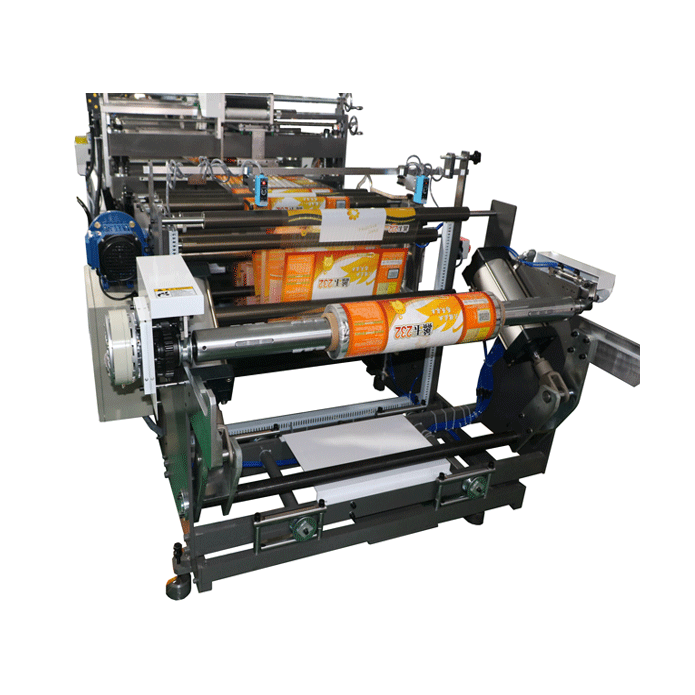

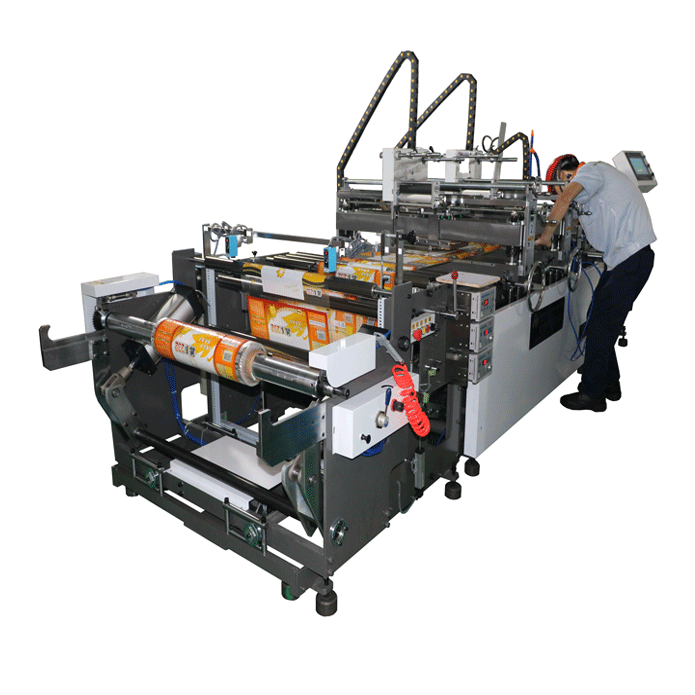

產品圖片
