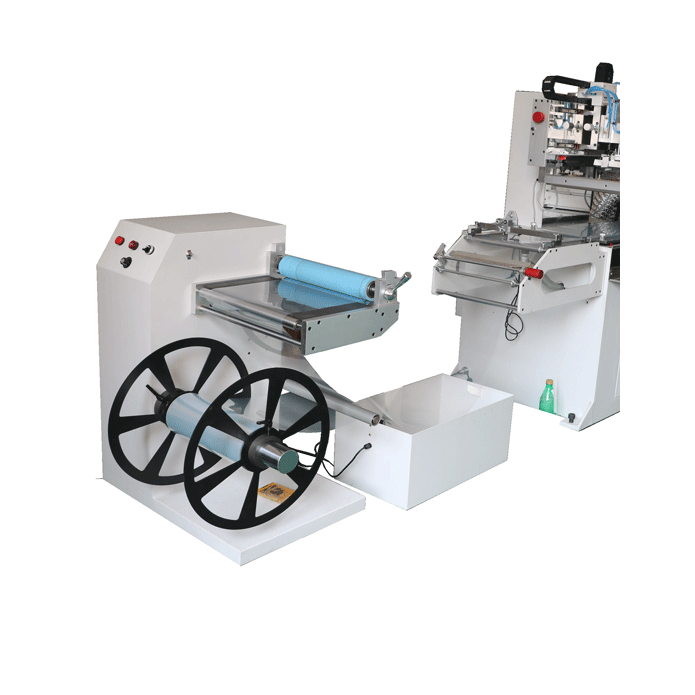

卷对卷薄膜纸张标签丝网印刷机
1. 自动纠偏系统
• 功能原理：在薄膜、纸张、标签等材料的卷对卷印刷过程中，材料在传送过程中可能会出现跑偏的情况。自动纠偏系统通过传感器检测材料边缘的位置，当检测到材料偏移时，会将信号反馈给控制系统。控制系统会驱动纠偏装置，如纠偏电机和导向辊，对材料的传送方向进行调整，确保材料始终沿着正确的路径前进，保证印刷位置的准确性。
• 重要性：这一系统对于保证印刷质量至关重要。如果材料跑偏，会导致印刷图案或文字的位置偏差，影响产品的一致性和美观度，而自动纠偏可以有效避免这种情况的发生。
2. 自动张力控制
• 工作方式：在卷对卷印刷中，材料的张力需要保持稳定。自动张力控制系统通过张力传感器实时监测材料的张力，将张力信号反馈给控制器。控制器根据设定的张力值，通过控制电机的转速或者制动装置来调节放卷和收卷的速度，从而保持材料在整个印刷过程中的张力恒定。
• 优势：稳定的张力可以防止材料出现褶皱、拉伸或者松弛的现象。例如，在印刷薄膜时，张力不稳定可能会导致薄膜变形，影响印刷精度和后续的加工工艺，而自动张力控制能够提高印刷的稳定性和可靠性。
3. 精密吸气工作台
• 结构与作用：精密吸气工作台的表面布满微小的吸气孔，通过真空泵产生负压，将薄膜、纸张等材料牢固地吸附在工作台上。在印刷过程中，材料能够紧密贴合工作台，不会出现移动或者翘起的情况。
• 对印刷的帮助：这种紧密贴合的状态为印刷提供了一个稳定的平台，特别是对于高精度的印刷来说，能够保证印刷图案的清晰度和准确性。例如，在印刷精细的标签图案时，吸气工作台可以确保标签材料在印刷时保持平整，使图案的边缘更加锐利，色彩更加均匀。
4. 触摸屏操作
• 操作便利性：通过触摸屏操作界面，操作人员可以直观地设置和调整丝网印刷机的各种参数。例如，可以设置印刷速度、印刷压力、刮板行程、IR固化时间和温度等参数，还可以控制自动纠偏、自动张力控制等系统的开启和关闭。
• 功能集成性：触摸屏还可以显示设备的运行状态、故障报警信息等。操作人员能够方便地了解设备的工作情况，并且在出现问题时及时进行处理。这种操作方式简单易懂，减少了操作人员的培训时间和工作量。
5. 自动印刷系统
• 印刷过程自动化：自动印刷系统包括丝网版的升降、刮板的移动等动作的自动化控制。在印刷时，丝网版能够准确地下降与材料接触，刮板按照设定的速度和压力在丝网版上移动，将油墨通过丝网的网孔转移到材料上，完成印刷。
• 精度和效率提升：自动化的印刷过程提高了印刷的精度和效率。与手动印刷相比，自动印刷系统能够更精确地控制印刷参数，保证每次印刷的质量一致，并且可以实现高速连续印刷，提高了生产效率。
6. IR固化系统
• 固化原理：IR固化系统利用红外线辐射使印刷在薄膜、纸张、标签上的油墨快速干燥和固化。红外线能够被油墨中的溶剂和树脂吸收，产生热量，使溶剂挥发，树脂交联固化。
• 优势：这种固化方式速度快，可以在短时间内使油墨达到干燥状态，提高生产效率。同时，IR固化能够使油墨与材料表面更好地结合，增强油墨的附着力，提高印刷品的质量和耐久性。
SZD-R300全自动单色商标丝印机//结构
|
上料装置
|
盘料，伺服电机输送带传输。
|
|
工作台类型
|
精密吸气工作台
|
|
运动特性
|
伺服牵引电机通过传动机构带动卷装材料传输至印刷位置
|
|
印刷面积
|
300*200mm.
|
|
印刷速度
|
15M/min
|
|
网版上下控制装置
|
高强度导轴
|
|
刮板控制装置
|
高精度导轨
|
|
油墨固化
|
溶剂型油墨， UV油墨
|
| 加热功率 |
7KW |
| 套印精度 |
0.03mm |
|
下料方式
|
自动收卷
|
SZD-R300 全自动单色卷材丝印机//参数
|
No.
|
Items
|
SZD-R300
|
SZD-R350
|
|
1
|
印刷速度/Printing speed
|
1200—5000
|
1000—4500
|
|
2
|
放卷 直径/Max materials diameter
|
500MM
|
500MM
|
|
3
|
材料最宽进料/Materials width
|
300MM
|
350MM
|
|
4
|
印刷 宽度/Printing width:
|
300MM
|
350MM
|
|
5
|
印刷 长度/Max printing length
|
500MM
|
500MM
|
|
6
|
套位精度/Overprint precision
|
+—0.05MM
|
+—0.05MM
|
|
7
|
主机功率/ Mainly motor wattage
|
220V2.5KW/1%
|
220V2.5KW/1%
|
|
8
|
烘箱 功率/IR heating wattage
|
380V12KW/1%
|
380V18KW/1%
|
SZD-R300 全自动单色卷材丝印机//装运参数
|
主机订箱尺寸.Mainly machine package size
|
210CM*95CM*150CM
|
|
烘箱订箱尺寸/IR drying machine package size
|
210CM*85CM*210CM
|
|
整机重量/weight
|
1300KG
|
|
安装尺寸/Installing size
|
2M*7M
|
SZD-R300 全自动单色商标丝印机//用途和特性
|
特性指南
|
- 是针对宽度300mm以下的不干胶，PVC薄膜，纸张，铝片等卷装材料进行单色丝印的全自动单色丝印机。
- 印刷速度高，印刷质量稳定。全自动卷装送料方式，节省工人劳动强度，伺服节距控制装置，适合不同节距图文的印刷。
- 采用旋转式干燥设计，大大提高印刷效率。
|
|
工厂配备
|
- 电力要求： 交流380V；
- 最少10M长的安装空间
|
|
海关编码
|
8443198000
|
|
证书
|
CE
|
|
SZD-R300 全自动单色卷材丝印机//优势
|
|
产品功能
|
- 即停机进行擦网加油墨操作，利于颜色调整；
- 印刷座带真空吸气功能，卷材定位更准确可靠；
- 高速印刷，正常速度可达每分钟15M；
- 双刮刀设计，印刷、覆墨更洁净、可靠；
- 全电动控制，无需压缩空气；
- 自动送卷， 收卷，张力控制；
- 运行平稳顺畅，印刷行程、速度随意调节；
- 台湾变频器控制恒转矩运行、保证印刷效果始终如一；
- 采用IR红外线干燥系统，印刷、干燥同步完成；
|
