高速全自动笔杆热风干燥丝印机

高速全自动笔杆热风干燥丝印机

型号︰TLAS-80

品牌︰高宝

原产地︰中国

单价︰CNY ¥ 64600 / 件

最少订量︰1 件

现在查询

产品描述

     书写工具中的笔直径一般都比较小,在表面进行印刷时优先选用丝印机,而自动化的丝印机是将上料槽,印前处理装置,丝印装置和幽默干燥装置集成一体的生产线, 它的结构大致和其他圆形的自动丝印机相似,但是整体尺寸偏小。笔杆丝印机可以视为缩小版的丝印机,专门针对小直径产品进行印刷,为了适应所有类型的笔杆,全自动的笔杆丝印机已经设计有很多选项,比如自动上料机构,火焰处理,高频处理,PP水擦拭装置, 丝印装置,UV固化和IR固化装置。

1. 设备概述

• 全自动笔杆远红外干燥高速丝网印刷机是一种集丝网印刷与远红外干燥技术于一体的自动化设备,主要用于笔杆的印刷。它能够高效、 地在笔杆表面进行丝网印刷,并通过远红外干燥技术快速固化油墨,实现连续高速的生产流程。

2. 工作原理

• 丝网印刷部分:基于丝网印刷的基本原理,丝网印版上的图文部分网孔可透过油墨,非图文部分网孔不透墨。印刷时,油墨倒入丝网印版一端,刮印刮板在油墨部位施压并移动,油墨从图文部分网孔被挤压到笔杆表面,刮板移动使印迹固着,完成一次印刷。

• 远红外干燥部分:远红外干燥是利用远红外线辐射使油墨中的溶剂迅速挥发,从而使油墨固化。远红外线能够穿透油墨层,直接作用于溶剂分子,使其产生振动和转动,加快挥发速度。在印刷后的笔杆通过远红外干燥区域时,远红外线从各个方向照射笔杆,快速干燥油墨。

3. 自动化特点

• 自动送料与定位:设备设有自动送料系统,能够将笔杆有序地输送到印刷工位。通过高精度的传感器和机械定位装置,笔杆在印刷平台上能够被 定位,确保印刷图案位置准确,即使笔杆形状不规则也能很好地适应。

• 自动印刷与干燥流程:印刷过程完全自动化,刮板的移动速度、压力等参数可根据笔杆材质和印刷要求自动调节。完成印刷后,笔杆自动进入远红外干燥区域,干燥时间和温度也能自动控制,整个流程无需人工干预,大大提高了生产效率。

• 自动收料:干燥后的笔杆被自动收集整理,方便后续的包装等工序,减少了人工操作的工作量。

4. 高速与干燥优势

• 高速印刷:能够实现快速的丝网印刷,其印刷速度可以根据生产需求进行调整,满足大规模笔杆印刷的要求。高效的印刷流程可以在短时间内处理大量笔杆,提高了生产效率。

• 远红外干燥优势:远红外干燥速度快,相比传统的干燥方式,能够大大缩短干燥时间。而且,远红外干燥温度分布均匀,不会使笔杆局部过热而导致变形等质量问题,同时还能保证油墨固化良好,提高印刷质量。

5. 应用领域

• 文具制造行业:广泛应用于各种笔杆的印刷,如圆珠笔、中性笔、钢笔等。可以在笔杆上印刷品牌标志、图案、文字等信息,提升笔杆的美观度和品牌辨识度,满足文具市场对产品外观的要求。

全自动单色双槽笔杆丝印机//用途和特性

特性指南

  •  制笔在文具制造行业占据者最为重要的地位的 ,如果在笔的圆周方向实现双色以下的装饰,丝印是最成熟也是最简单的工艺;
  •   是针对直径在20mm以下量大且单色印刷的笔杆类产品,如原珠笔、铅笔、记号笔、白板笔、中性笔、签字笔、眉笔、唇膏、医用注射器、竹筷等小直径物件的高速印刷而设计的全自动单色曲面丝印机。
  • 印刷速度高,印刷质量稳定。全自动上下料,节省工人劳动强度,摇臂式传输机构,运行平稳;
  • 采用双料槽设计,相当于两台单色丝印机

应用领域

  • 文具中各类型书写工具圆周方向的单色丝印;
  • 生日蜡烛,圆形金属配件,佛香的一般精度的丝印;
  • 部分硬质的无需吹气的小直径容器的丝印;
  • 某些整体呈圆柱状态的筷子,敲鼓棒的丝印。
  • 某些陶瓷加热管的丝印.

全自动单色笔杆丝印机//参数

技术参数

  • 印刷物直径:φ6~φ20 mm
  • 印刷物长度:55~160 mm
  • 印刷行程: 20~80 mm
  • 印刷速度: 7200 pcs/hr-双边操作
  • 电源: 220V 50/60Hz 5.5kw;
  • 送料电机:25W;
  • 主电机:375W;
  • 烘箱电机: 60W;
  • 冷却风机: 5W.
  • 机器总量: ≈450kg
  • 网框尺寸: 300×200mm
  •  IR灯管功率: 上下各1KW,
  •  烘道长度: 800mm;

工厂配备

  • 电力要求: 交流220V;
  • 5-7Bar 压缩空气;
  • 液化石油气,天然气等可燃气体;

包装参数

  • Package dimension: 3110*1270*1560mm;
  • Gross weight: 750kg;
  • CBM: 6.1615.

海关编码

8443198000

证书

CE

全自动单色笔杆丝印机//优势

产品功能

  • 即停机进行擦网加油墨操作,烘箱内的笔杆不会烤焦、变形;
  • 可任意印刷具有一定斜度的笔杆类工件;
  • 印刷座带真空吸气功能(可选),工件定位更准确可靠;
  • 高速印刷,正常速度可达6600件/小时, 可达7200件/小时;
  • 可同时印刷两种不同类型的工件或图案;
  • 附加压缩空气除尘装置,可将笔杆印刷前的灰尘降到 ;
  • 双刮刀设计,印刷、覆墨更洁净、可靠;
  • 全电动控制,无需压缩空气;
  • 全自动上、下料,可单件、双件印刷;
  • 运行平稳顺畅,印刷行程、速度随意调节;
  • 台湾变频器控制恒转矩运行、保证印刷效果始终如一;
  • 采用IR红外线干燥系统,印刷、干燥同步完成

用途和特性︰ 一些直径在20mm以下细长的笔杆类的产品,需要丝印印刷, 采用链条传动的自动丝印机是比较划算的,这种机器占用较小的空间, 相比立式转盘的丝印机,它的速度更快,通过加装送料装置和IR烘干装置和UV烘干装置,全自动笔杆丝印机在市场上的占有率有了明显的提高。笔杆类产品多数用PP材料制成,一般需要印前处理,印前处理的方式有火焰处理,化学处理和高频处理, 我们可以根据客户的需求添加不同的装置。

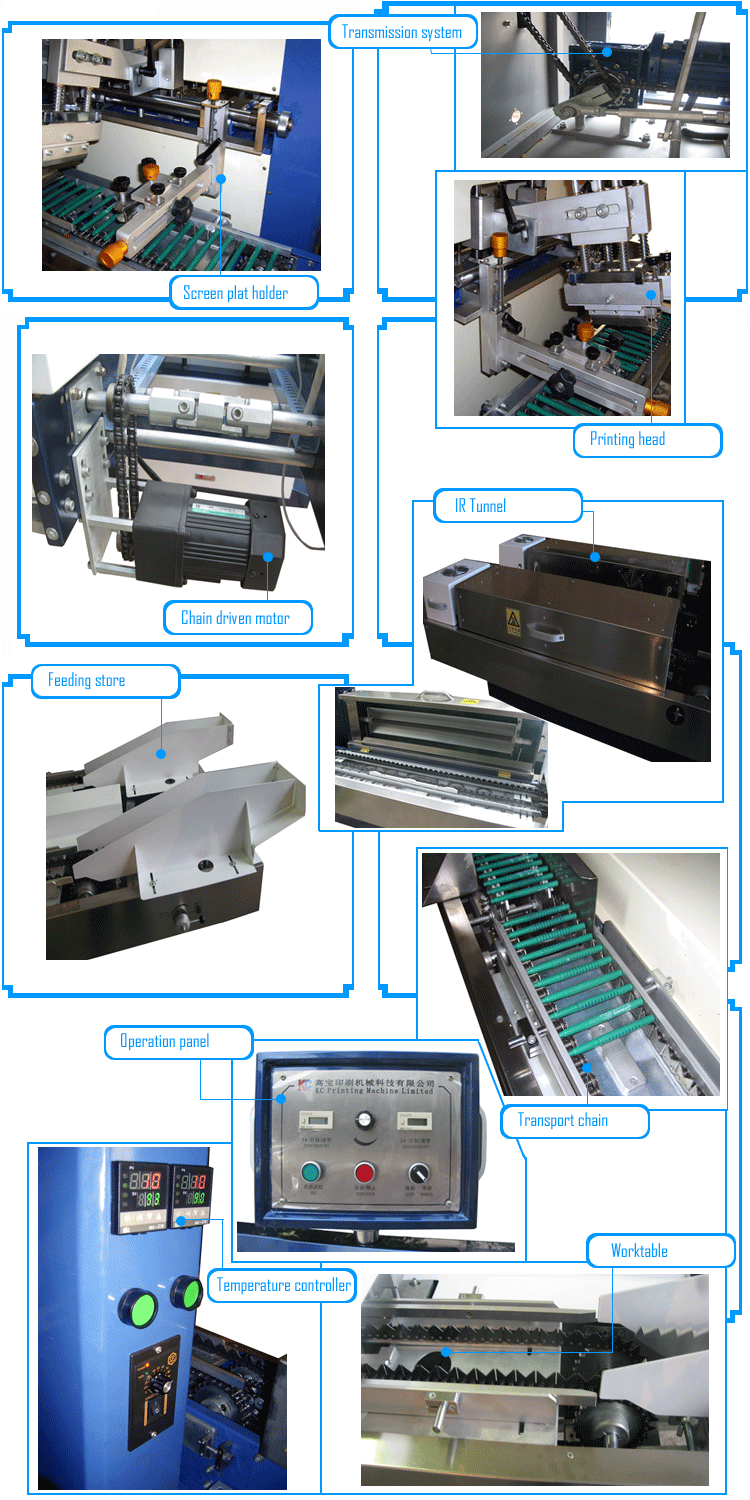

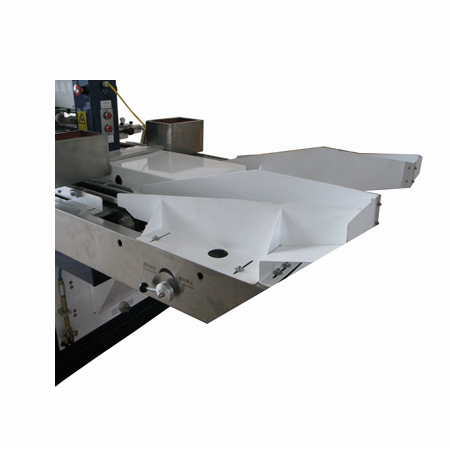

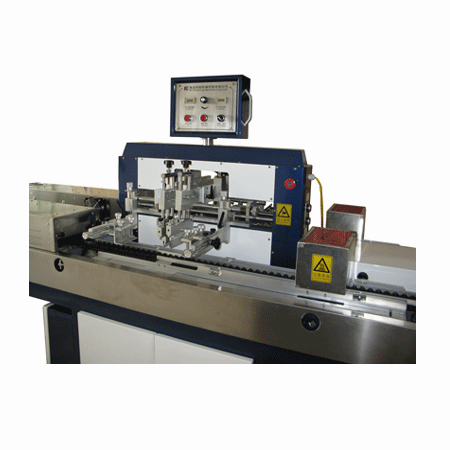

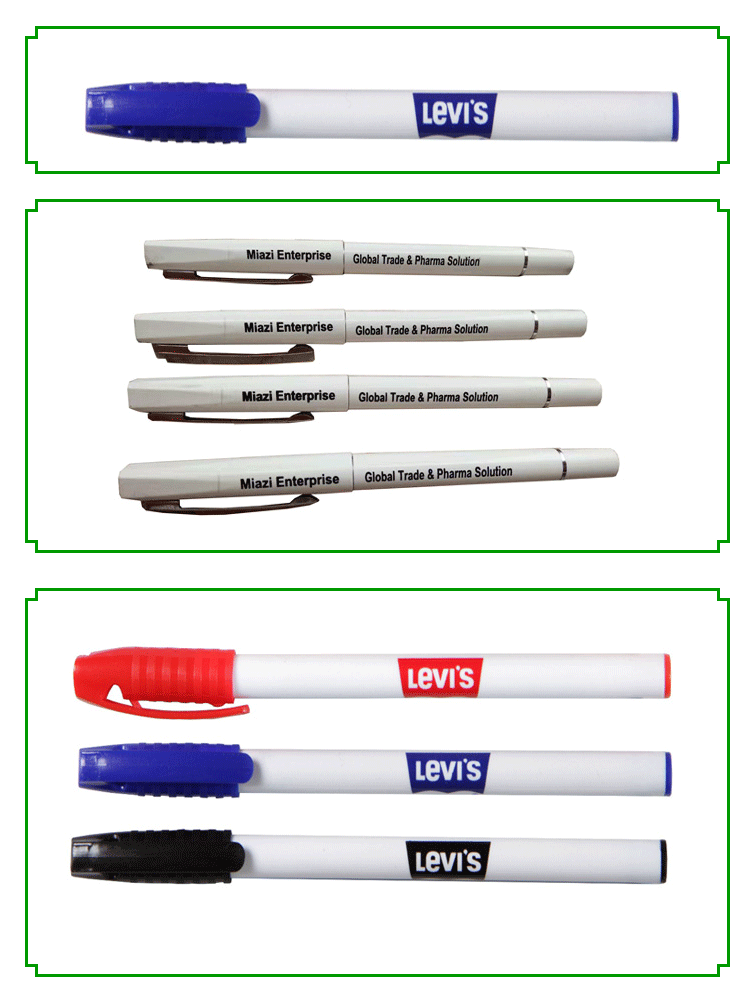

产品图片
