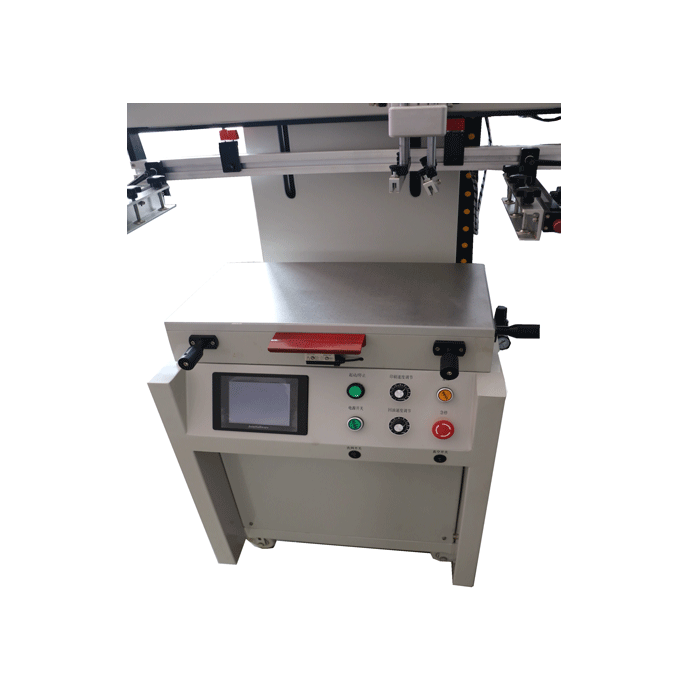

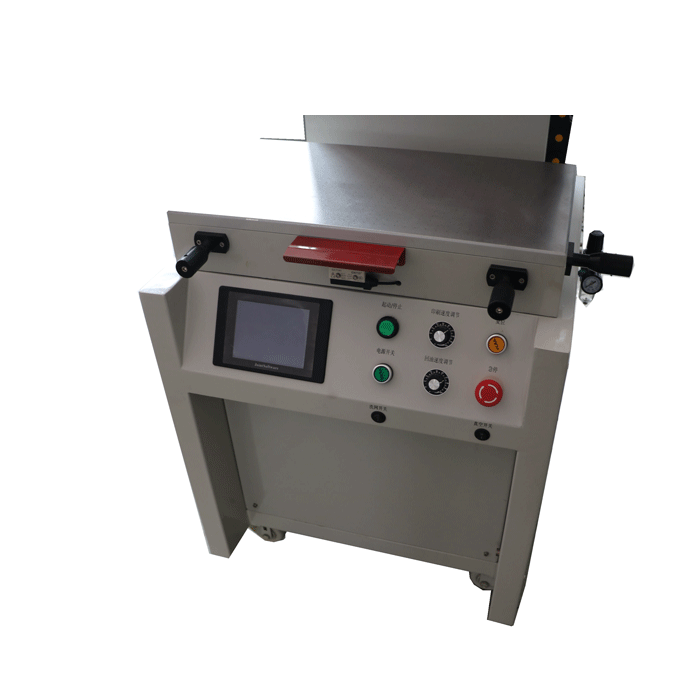

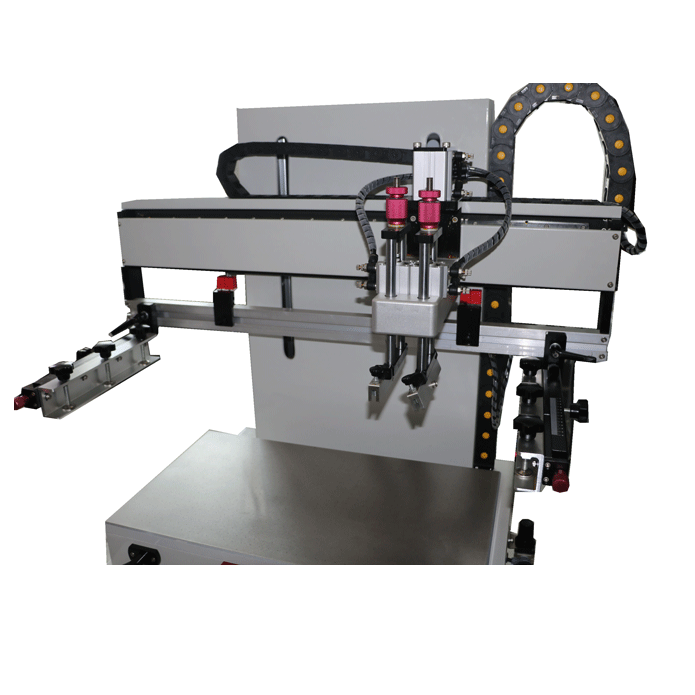

PS-3050PE 精密吸气式平面丝印机//结构

工作台

吸气工作台-400*500mm.

运动特性

网版上下运动型

承印物类型

• 平面轻薄产品，硬质产品

刮板和网版运行控制

高精度直线导轨

PS-3050PE 吸气式平面丝印机//用途和特性

特性指南

• 是具有吸气功能的平面丝印机，适用于在印刷过程中容易走位的薄型产品，如：纸张，PVC胶片，塑料薄膜，纺织品等的印刷。 印刷 面积：300*500mm;
• 结构设计采用网版上下运动型， 更有利于产品的取出和放置；
• 稳定的横向气缸设计，刮墨压力均匀，回墨平整，印刷质量好；
• 可采用半自动操作，操作界面良好；
• 机器调试过程设置有单功能操作，设置完毕可以进行全功能操作；
• 广泛适用于，纸张包装，镜面印刷，玻璃印刷，机器面板，不干胶印刷，结合各种工艺，可以实现UV磨砂，UV 金葱，UV局部光油和涂布工艺。也广泛适用于水标转印纸， 热转印纸的印刷。
• 丝印机的刮印过程和网版的上下均采用高精度的硬化导轴结构，平行度高，运行误差可以控制在0.05mm以内，是高精度平面丝印机普遍采用的机构形式；
• 广泛适用于高精密的丝网印刷任务如： 电路板，网点印刷，薄膜开关，墨层厚度要求高的印刷领域。

应用领域

• 机器面板，塑胶配件，装饰品，家具行业，玻璃行业，电路板行业，电子配件，汽车配件

PS-3050PE 精密吸气式平面丝印机//参数

技术参数

• 印刷高度: 150 mm；
• 耗气量: 80Litre/Min；
• 工作台尺寸: 400×600mm；
• 印刷面积: 300×500mm；
• 印刷速度: 1000Pcs/H；
• 网框尺寸: 500×620mm;
• 气源要求: 5-7 bar；
• 气缸上下行程:160mm；
• 刮板左右 行程: 500mm;
• 平台精度： 0.05mm;
• 工作台精密微调量： 10mm.

工厂配备

• 110V-220V电源接口；
• 5-7Bar压缩空气；

包装参数

• Package dimension： 880X910X1720mm
• Gross weight： 175KG;
• CBM: 1.377376

海关编码

8443192190

证书

CE

PS-3050PE 精密吸气式平面丝印机//优势

产品功能

• 微电脑单片程序控制操作技术， 电子电器元件配装；
• 网版升降式，运行 平稳；
• 自动行刮油回油印头升降功能；
• 印刷行程和速度可灵活调整；
• 自动平衡刮刀技术；
• 工作台和网框前后及旋转微调功能；
• 铸铝合金横梁，气动升降模式，气动印刷操控，印刷平稳，精度高，调较方便、快捷；
• 具备真空吸气功能，可印刷薄物料, 高精度不锈钢精磨平台，均布1.5mm吸气孔，X-Y精密微调装置设计；
• 刮板刮型机构采用高精度无杆汽缸控制，运行平稳， 刮墨回墨均采用 汽缸机构，调整方便；
• 网版上下机构采用高精度圆柱硬化导轴，上下误差小；
• 配装安全防护装置，安全系数高；
• 精巧设计的铸铝合金网框升降机构，高精度高硬度圆柱导向轴；
• 强力自动旋涡式真空泵， 紧密吸附，保证多色套色 。
